一、设计依据
1.《建筑设计防火规范》 GB50016-2014(2018版)
2.《自动喷水灭火系统设计规范》 GB50084-2017
3《消防给水及消火栓系统技术规范》GB50974-2014
4.《建筑灭火器配置设计规范》 GB50140-2005
4.《建筑内部装修设计防火规范》 GB50222-2017
6.其他相关规范、甲方提供的相关资料
二、工程机况
1、工程名称:上海某商业银行建筑平面设计
2、工程地址:上海市嘉定区
3、装修面积:766平方米。原使用功能为办公，装修后为商业。
4、建筑性质:本工程为多层公共建筑，建筑结构形式为框架结构，耐火等级为二级。
5、本次将原有建筑1层进行内部装修改造，未改变原有建筑的主体结构、外围护墙，未改变原设计防火分区、消防疏散流线及安全出口布置
疏散沿用原安全出口，保留原有消防救援窗;本工程未改变原有建筑性质，未改造外窗的节能保温设计;未改造区域已打阴影本工程改造加建部分增加荷载未超过设计荷载值5%。
三、消防系统
1.本次装修不改变原有建筑结构荷载和性能，利用原有消火栓系统、喷淋系统，本次仅做末端调整。
原有室内消防设计流量:40L/s，火灾延续时间2，喷设计流量:40L/s，火灾延续时间1h。已复核原有消防满足现有改造要求。
2.自动喷水灭火系统:
.自动喷水主要设计参数:中危I险级、，
本工程喷淋设计流量:30L/S，作用时间:1小时。
了.最不利点喷头工作压力不小于0.05MP。喷淋系统工作压力为0.8MPa。
4喷头选用:有吊顶处采用吊顶型喷头，所有喷头均采用快速响应喷头喷头工作温度68℃。已核实吊顶高度不大于800mm
5.喷头应在水压试验合格后安装喷淋管安装时，不同管径的管道连接不应采用补芯，而应采用异经管。喷头与管道连接时，必须采用异径管。
6.喷淋管的配水支管应以0.004的坡度坡向干管，配水干管应以0.0025的坡度坡向泄水装置。
喷淋管支吊架的设置应满足:(1)支吊架的设置不得妨碍喷头的效果;(2)吊架距喷头的距离应大于300mm距末端喷头的距离应小于300mm;(3)相邻两个喷头间应至少设置一个吊架，且吊架间距不大于了600mm(4)配水支管的第一管段及管段，必须设置吊架。
7.管道吊支架:管径大于和等于150mm的管道要求予埋钢板200x200x8，埋在梁上或柱上，间距
4.0-6.0M，制作安装详03S402.管小于100mm的允许用膨胀螺栓吊装，支、吊架埋设固支吊架间距可按常规埋设也可参照下表进行，请安装与土建密切配合。
11.消火栓给水系统
a.消防布置设室内消火栓、消防软管卷盘和灭火器箱，消防给水系统采用热浸镀锌钢管，丝扣及法兰连接。室内消火栓箱为钢制或铝合金制产品暗装箱内
配DN65mm，单出口室内消火栓一个，QZ19型直流水枪一支，直径DN65mm，25米长纶编村胶水带一条和消防软管卷盘。
软管内19mm，额定工作压力08MP室内消火栓安装详见15S202P15;消防栓口距地面+1.1米。消防栓支管油热沥青两道防腐。 b.消防管道系统上门。除注明者外，其余均为对夹式蝶,利用门把柄做开关标志，门常开，把柄应固定，以免误关。闽门工作压力均为1.4MPa室外门应作门井，安装详05S502。 C.室内消火栓充实水柱13m，布置保证楼内任何部位均有两股水柱到达。
d.消火栓栓口压力不低于0.35MP，且不高于0.5MP，消火栓系统试验压力为1.4MP，在十分钟内压力降不大于0.05MP，且不渗不漏方为合格。 e.建筑内部消火栓箱门不应被装饰物遮接，消火栓箱门四周的装修材料颜色应与消火栓箱门的颜色有明显区别或在消火栓箱门表面设置发光标志。
12.消防管材:
消火栓系统和喷淋系统给水管采用国标壁厚内外壁热浸镀锌钢管;
13.消防管道连接方式:
架空管道的连接宜采用沟槽连接件卡箱)、螺纹、法兰、卡压等方式，不宜采用焊接连接。当管径小于或等于DN50时，应采用螺纹和卡压连接，当管径大于DN50时，应采用沟槽连接件连接、法兰连接，当安装空间较小时应采用沟槽连接件连接
14.灭火器设置:
本工程影按A类火灾严重危险级要求配置
灭火器的保护距离为15米灭火器采用手提式磷酸铵盐干粉灭火器，型号为MF/ABC5。
在设有灭火器部位的每个消火栓箱下部以及其它重要位置设置2具5ka装手提式磷酸铵盐干粉灭火器，详见平面图，灭火器保护距离不足之处现场增设
15.抗震设计要求
(1)悬吊管道中重力大于1.8KN的设备DN65及以上的生活给水、消防管道应做抗震设计。抗震支、吊架与钢筋混凝土结构应采用牢固的锚栓连接，与钢结构应采用焊接或螺栓连接。穿过隔震层的管道应采用柔性连接或其他有效措施，并应在隔震层两侧设置抗震支架。(2)运行时不产生振动的设备、设施应与主体结构牢固连接，与其连接的管道应采用金属管道。对于8度及8度以上的抗震设防，膨胀螺栓或螺栓应固定在垫层下的结构楼板上。
(3)需要设防的室内消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应设置抗震支承。室内自动喷水灭火系统和气体灭火系统等消防系统还应设置防晃支架，当其管段设置抗震支架与防晃支架重合处，可只设抗震支承。
(4)抗震支吊架的最大间距:新建工程刚性连接金属管道应满足侧向不大于12.0m，纵向不大于24.0m;新建工程柔性连接金属管道;非金属管道及复合管道应满足侧向不大于6.0m纵向不大于12.0m。其他安装应符合GB50981-2014的要求。

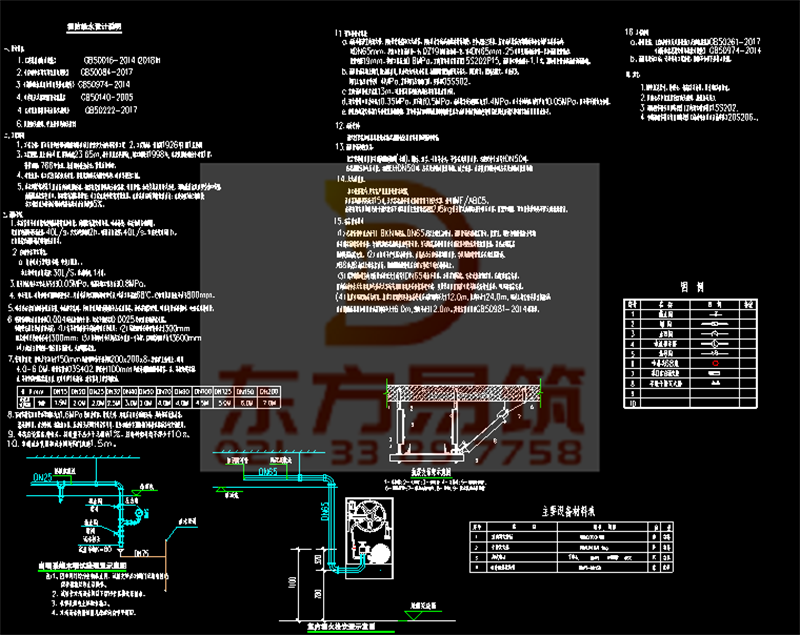

设计说明

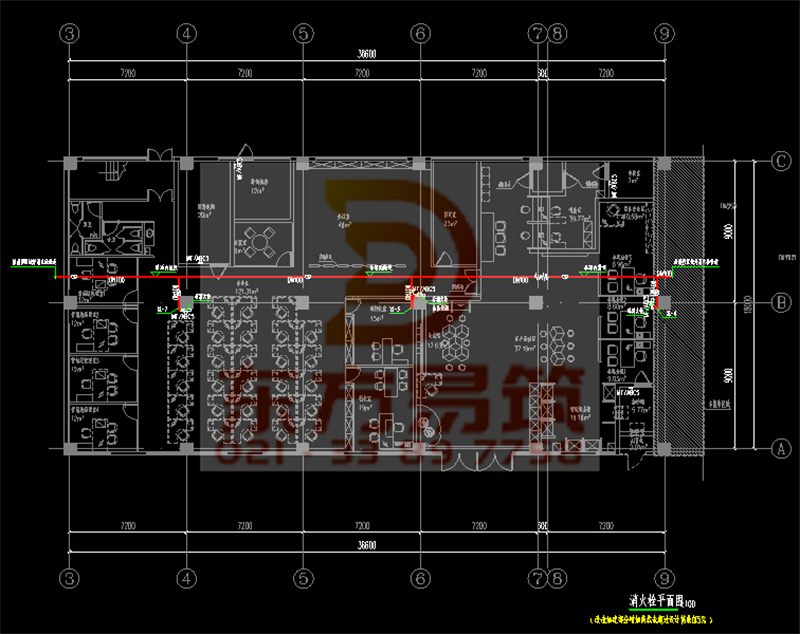

消防栓平面图

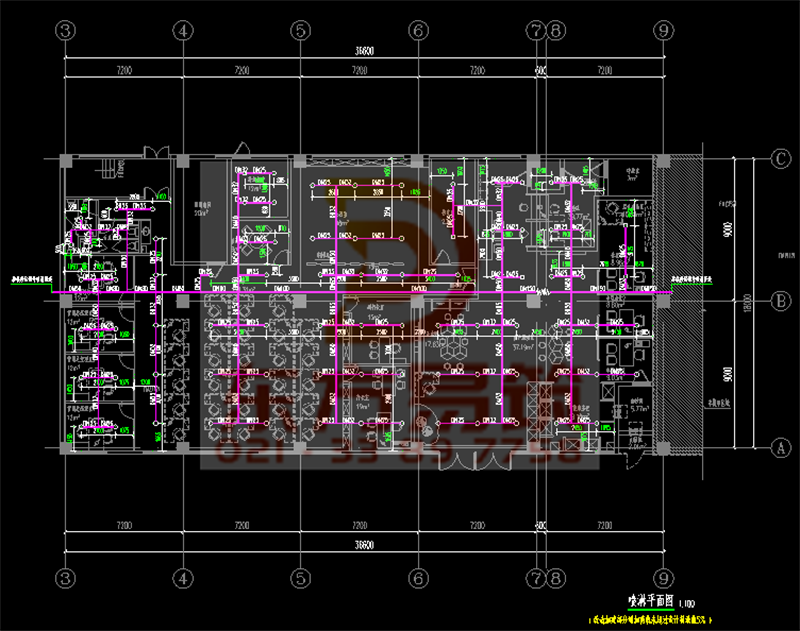

喷淋平面图
