一、设计依据
1.《建筑设计防火规范》 GB50016-2014(2018版)
2.《自动喷水灭火系统设计规范》 GB50084-2017
3.《消防给水及消火栓系统技术规范》 GB50974-2014
4.《建筑灭火器配置设计规范》 GB50140-2005
4.《建筑内部装修设计防火规范》 GB50222-2017
6.其他相关规范、甲方提供的相关资料
二、工程概况
1、建筑高度24.00m.属于一类高层公共建筑、竣工时间为2019年,本次装修改造位于建筑了层及夹层 装修面
4224.87平米(其中套内面积为2887平米,放映夹层面积为1.337.87平米)。原使用功能为电影院,装修后仍为电影
2、建筑性质:本工程为一类高层公共建筑,建筑结构形式为框架结构,耐火等级为一级。
3、本次将原有建筑了层及夹层进行内部装修改造 未改变原有建筑的主体结构、外围护墙 原设计防火分区局部调整保留原有消防救援窗造外窗的节能保温设计;未改造区域已打阴影:本工程改造加建部分增加荷载未超过设计荷载值5%。公共区域吊顶下最大净高3.0m NO.2厅最大净高7.5m,其余各观众厅最大净高均为7.0m;
三、消防系统
本次装修不改变原有建筑结构荷载和性能,利用原有消火栓系统、喷淋系统,本次仅做末端调整。
原有室内消火栓消防设计流量:40L/S.火灾延续时间3h,喷淋设计流量:45L/s.火灾延续时间1h。已复核原有消防满足现有改造要求。
2.自动喷水灭火系统:
a.自动喷水主要设计参数:除巨幕厅外所有区域中危I险级,喷水强度按6L/min·m2,作用面积160m2,喷淋设计流量25L,巨幕厅最大净高11.5m,喷水强度15L/min+m2.作用面积160m2.喷淋设计流量45L/S;故本工程自动喷水灭火系统设计流量为45L/S、作用时间:1小时;
3.最不利点喷头工作压力不小于0.05MPq。喷淋系统工作压力为0.8MPq。
4 喷头选用:有吊顶处采用下垂型喷头.无吊顶处采用直立型喷头。除巨幕厅外所有喷头采用K=80型标准展盖面积快速响应玻璃球洒水喷头
巨幕厅选用K=115型标准覆盖面积快速响应洒水喷头,喷头工作温度68°0。已核实吊顶高度不大于800mm。
5、喷头应在水压试验合格后安装 喷淋管安装时,不同管径的管道连接不应采用补芯,而应采用异径管。喷头与管道连接时,必须采用异径管。
6.喷淋管的配水支管应以0.004的坡度坡向干管,配水干管应以0.0025的坡度坡向泄水装置。
喷淋管支吊架的设置应满足;(1)支吊架的设置不得妨碍喷头的效果;(2)吊架距喷头的距离应大于300mm距末端喷头的距离应小于300mm;(3)相邻两个喷头间应至少设置一个吊架,且吊架间距不大于了600mm(4)配水支管的第一管段及末梢管段,必须设置吊架。
7、管道吊支架:管径大于和等于150mm的管道要求予埋钢板200x200x8,埋在梁上或柱上。间距
4.0-6.0M.制作安装详O3S402.管径小于100mm的允许用膨胀螺栓吊装、支、吊架埋设牢固。支、吊架间距可按常规埋设 也可参照下表进行、请安装与土建密切配合

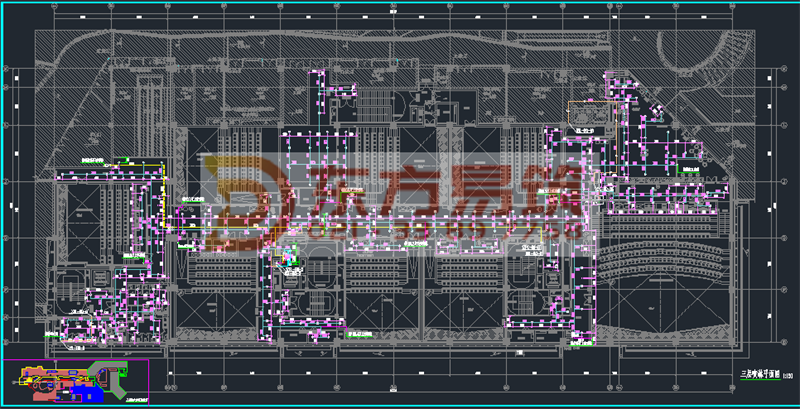

喷淋布置图

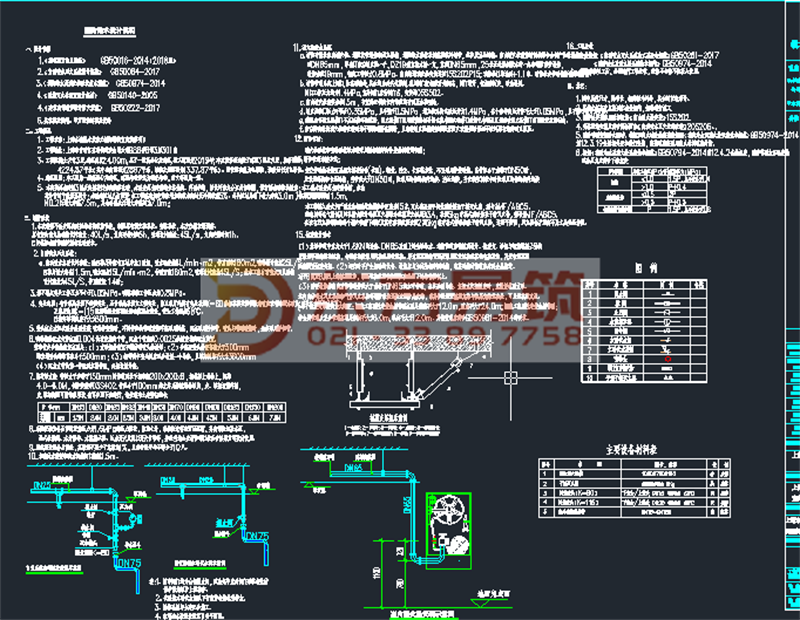

给排水设计说明

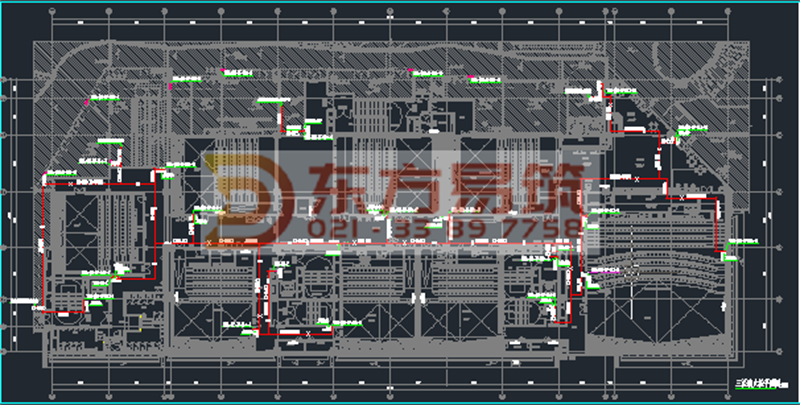

消防栓布置图

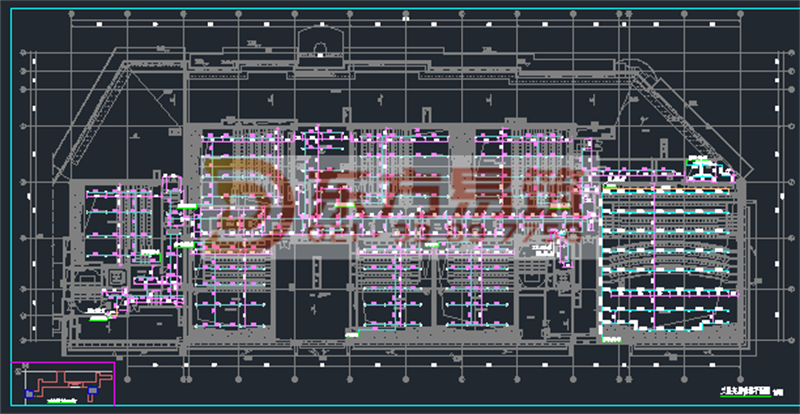

喷淋布置图二

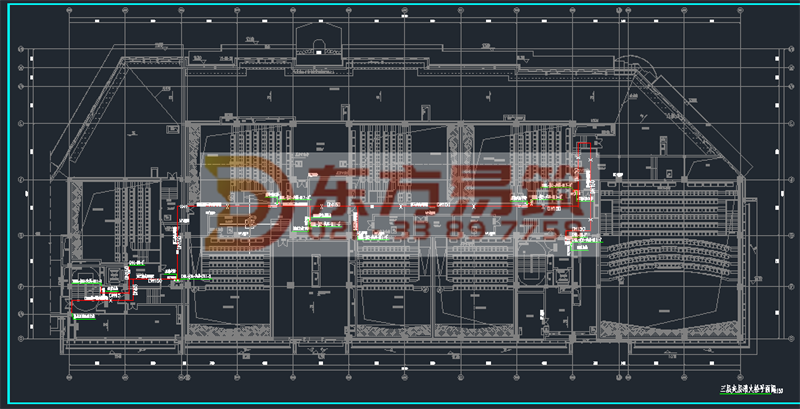

消防栓布置图二
