给排水设计施工说明
一、工程概况:

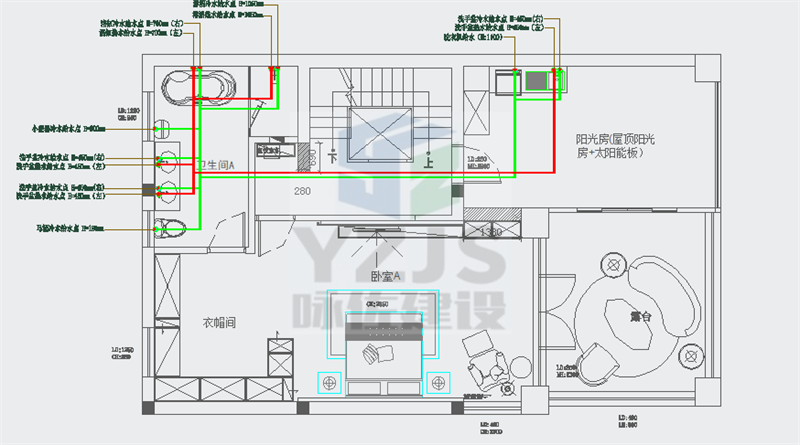

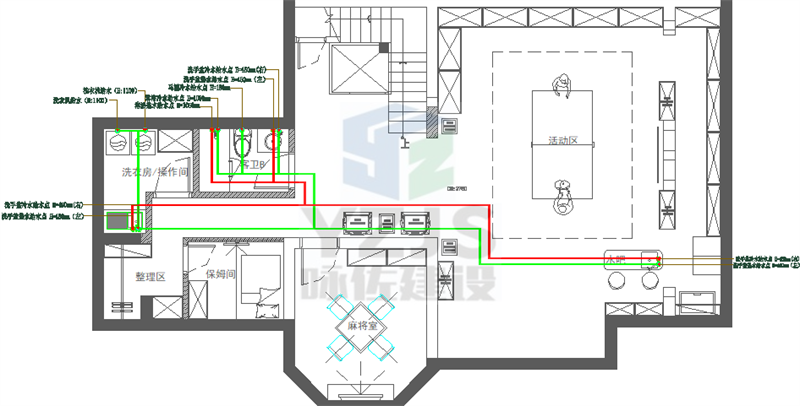

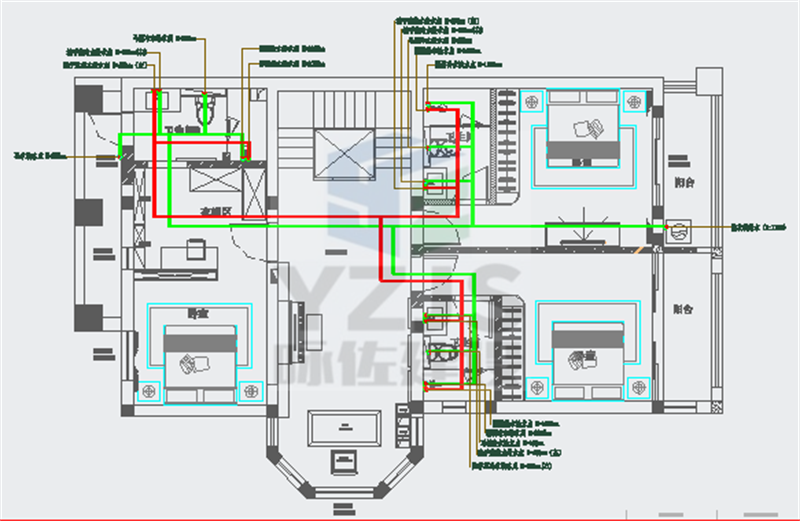

本工程为:恒盛湖畔豪庭室内水电装饰施工图
设计范围: 室内给水、排水;
二、设计依据:
《建筑给排水设计规范》 (GB50015-2009)
《建筑设计防火规范》 GB50016-2014）
《建筑排水硬聚氯乙烯管道工程技术规程》 CJJ/T29-2010；
三、通用规定
1.图中尺寸单位:标高以米计,其余均以毫米计。
2.管道标高：给水管为管中心标高，排水管为管内底标高。
3.管道穿过墙壁和楼板，应设置金属或塑料套管，并按GB50242-2002
4.PVC-U塑料管的安装可参见皖2002S203硬聚氯乙烯(PVC-U)、
聚乙烯(PE)双壁波纹管埋地排水管道工程安装图集。
5.给水塑料管的支吊架最大间距按照《建筑给水排水及采暖工程施工质量
验收规范》GB50242-2002中3.3.10施工，详见GB03S402及GB50242-2002。
6.各种不同管道在同一标高处相遇时，一般按如下原则处理:压力管让重力管,冷水管让热水管,同一种管道时,小管让大管.管道避让如需弯起，则在其最高处设置自动排气阀一只。
7.排水管道与生活给水管道交叉时，污水管道，合流管道在生活给水管道下面的垂直净距不应小于0.4m，当不能够避免在生活给水管道上面穿越时，必须予以加固，加固长度不应小于生活给水管的外径加4m。
8.管道支吊架除锈后，先刷红丹防锈漆二道，再刷醇酸磁漆二道。
