随着办公建筑的用电设备种类越来越多，如电力、照明、电梯、空调、消防、通信、计算机等,而且不断向智能化设备方面，耗电量明显增加，对供配电方面提出了许多新的要求,把供配电的可靠性、安全性、灵活性摆到了更为重要的位置
设计依据:
1.国家及地方等有关建筑电气设计规范和标准:
《民用建筑电气设计标准》 GB51348-2019
《建筑照明设计标准》 GB50034-2013
《供配电系统设计规范》 GB50052-2009
《低压配电设计规范》 GB50054-2011
《建筑设计防火规范》 GB50016-2014(2018版
《建筑物防雷设计规范》 GB50057-2010
(建筑物电子信息系统防雷技术规范) GB50343-2012
《火灾自动报警系统设计规范》 GB50116-2013
《电力工程电缆设计规范》 GB50217-2018
《建筑内部装修设计防火规范) GB50222-2017
其他相关国家及地方的现行规程、规范及标准
2.业主提供的相关部门的工程设计资料，设计任务书及设计要求3装饰专业及相关专业提供的设计资料
三、设计范围:
1.本项目是配合装饰工程进行末端设计，不改变原土建电气系统。供电回路接原土建配电箱。本次仅做末端箱出线调整;设计范围包括装饰范围内的配电设计，照明配电设计，插座及动力配电设计，弱电不在本次设计范围。
2、照明插座点位以室内为主。照明布置应满足相关规范照度、功率密度值及节能要求。
了 应急照明:本次设计沿用原一次土建应急照明系统，原来应急照明已旅工到位 本次仅做末端应急照明点位调整火灾自动报警系统:本次设计沿用原一次土建火灾自动报警系统，本次仅做末端消防点位调整。详见装饰综合天花图
四、配电设计:
1、负荷等级:本工程负荷等级按照原施工图要求。
2、供电电源:本项目电源由楼层配电箱引来。
了，计量方式:本项目不提供电业计费计量;计量详见原土建图纸在楼层总箱采用计量。
4.备用电源:本项目经营管理用计算机系统用电，配备使用UPS备用电源。
5.使用电压:照明、插座，空调末端为单相220%，电办、空调为三相380V。
五、电力设计:
1.导线、电缆选型
1、导线选用:非消防配电回路均采用交联聚乙烯绝缘低烟无卤阻燃B级导线。应急照明配电回路均采用交联聚乙烯绝缘低烟无卤阻燃 B级耐火导线，室内导线的绝缘强度应不小于450/750V。
2、电缆选用:非消防负荷采用交联聚乙烯绝缘、聚烯烃护套无卤低烟阻燃A级电缆。消防负荷采用交联聚乙烯绝缘。聚烯烃护套无卤1低烟阻燃耐火A级电缆。电缆的绝缘强度不应小于交流600/1000V。
2、线路敷设
1、本项目配电箱出线回路采用导线走线槽、穿管在吊顶内或沿墙敷设。
2、由末端配电箱配出的普通照明导线可采用普通电线管(JDG)JDG管的壁厚不小于1.6mm消防管满足消防验收要求，在吊顶内敷或埋墙敷设:插座回路管线应埋墙、埋地或在吊顶内敷设。
7、开槽后暗敷保护层厚度照明回路不小于15mm.消防回路不小于30mm。
4、平面图中照明、插座回路均按回路单独穿管。不同支路不应共管敷设。各回路L，N、PE均从箱内引出相线的颜色为黄、绿、红 中性线为淡蓝色，保护地线为黄绿相间。
5、风机盘管按回路单独穿管 温控器安装及管线激设根据厂家要求
由温控器至风机盘管在墙上预埋一根普通电线管(JDG)，控制线路由厂家现场敷设。
6、消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定。
6.1明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施
当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护:当采用矿物绝缘类不燃性电缆时，可直接明敷。
6.2喑敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
3、配电箱柜选型及安装
1、配电箱箱体尺寸 WxDxH:已土建图纸为准、安装高度详见装饰图纸:配电箱除位于竖井、配电间、设备机房等处以外均应暗装并应与装饰配合放置。
2、重要用电设备在分配电柜内设二级浪涌保护。会产生较大谐波分量的用电设备均在末端设置有源滤波器(见士建图纸)。

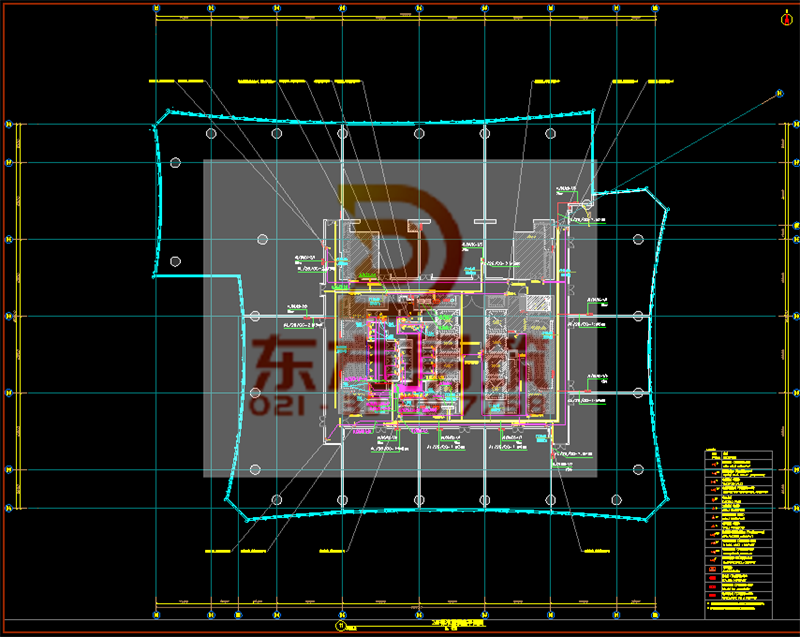

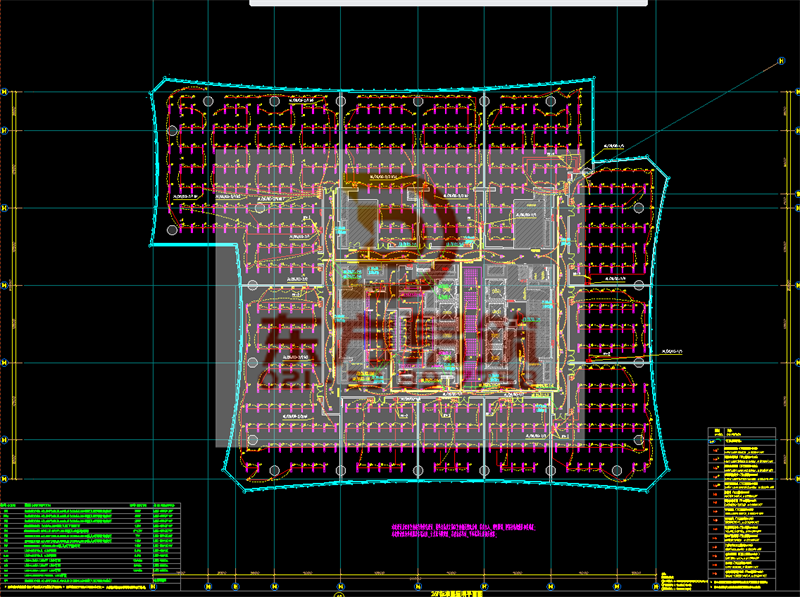

电气布置图
系统图
电气图
设计说明
