新航道青少年教育培训机构电气设计

发布时间:2021-12-30 16:01:27人气:

培训机构电气设计,电气设计,培训机构设计工程概况:

1、工程名称:上海新航道留学服务文定路199号装饰装修工程

2、工程地址:上海市徐汇区文定路199号2楼2A2-2A7、2B1-2B3、2B5、2C1、2C2、2C8、2D1-2D7

3、工程规模:地上共计24层,建筑高度8538m属于一类高层公共建筑竣工时间为2008年;

本次装修改造位于建筑2层层高4.60m装修面积:26862平方米,原使用功能为商业

4、建筑性质:菜华屋教臭恩公翼理致象盗慕富箱形式为框架结构,耐火等级为一级,

采用机械排烟。

5、本次将原有建筑2层进行内部装修改造,仍采用机械排烟,未改变原有建筑的主体结构、外围护墙

未改变原设计防火分区、消防疏散流线及安全出口布置,疏散沿用原安全出口,保留原有消防救援窗:本工程未改变原有建筑性质,未改造外窗的节能保温设计:未改造区域已打阴影:本工程改造加建部分增加荷载未超过设计荷载值5%。

二、设计依据

《消防设备电源监控系统》GB28184-2011《办公建筑设计标准》 GJ/T67-2019。

《火灾自动报警系统施工及验收规范》GB50166-2019 《建筑内部装 设计防火规范》GB50222-2017:

《民用建筑电气防火设计规程》DGJ08-2048-2016J11323 2016

《应急照明设计与安装》-19D702-7;

《火灾自动报警系统设计规范》GB50116-2013:《民用建筑电气设计标准》GB51348-2019

《建筑设计防火规范》GB50016-2014(2018年版;《建筑机电工程抗震设计规范》GB50981-2014

《消防应急照明和疏散指示系统技术标准》GB51309-2018

火灾自动报警系统形式的选择和设计要求

本工程需要设置火灾自动报警系统,同时需要联动自动消防设备设置一台具有集中控制功能的

培训机构电气设计,电气设计,培训机构设计火灾报警控制器和消防联动控制器采用集中报警系统消防控制室设在一层。

集中报警系统的设计:系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、火灾显示盘、消防控制室图形

显示装置、火灾报警控制器、消防联动控制器等组成。系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机、消防设备电源状态监控器、应急照明控制器等起集中控制作用的消防设备设置在消防控制室内。系统设置的消防控制室图形显示装置应具有传输规定的有关信息的功能。

五报警区域和探测区的划分 1本工程报警区域根据防火分区划分 2本工程探测区域按独立房间划分。

 六消防联动控制系统

 培训机构电气设计,电气设计,培训机构设计消防联动控制器能按设定的控制逻辑向各相关的受控设备发出联动控制信号并接受相关设备的联动反馈信号。消防联动控制器的电压控制输出采用

 直流24V。其电源容量满足受控消防设备同时启动且维持工作的控制容量要求。各受控设备接口的特性参数与消防联动控制器发出的联动控制信号

 相匹配。启动电流较大的消防设备采用分时启动除采用联动控制方式外还在消防控制室设置手动直接控制装置。启动电流较大的消防设备采用分时

 启动需要火灾自动报警系统联动控制的消防设备其联动触发信号采用两个独立的报警触发装置报警信号的”与”逻辑组合。

 消火栓系统的联动控制设计

 1联动控制方式。由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发

 信号直接控制启动消火栓泵联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时,消火栓按钮的动作信号作为报警

 信号及启动消火栓泵的联动触发信号由消防联功控制器联动控制消火栓泵的启动。

 2手动控制方式将消火栓泵控制箱(柜的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘

 并应直接手动控制消火栓泵的启动、停止。消火栓泵的动作信号应反馈至消防联动控制器。

 2防烟排烟系统的联动控制设计

 1)、防烟系统的联动控制方式应符合:1应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号作为电动挡烟

 垂壁降落的联动触发信号并应由消防联动控制器联动控制电动挡烟垂壁的降落。

 2)、排烟系统的联动控制方式应符合应由排烟口、排烟窗或排烟阀开启的动作信号作为排烟风机启动的联动触发信号并应由消防联动控制器

 联动控制挑烟风机的启动。防烟系统挑烟系统的手动控制方式应能在消防控制宗内的消防联动拉制哭上手动控制由动挡烟垂辟的开启或关闭

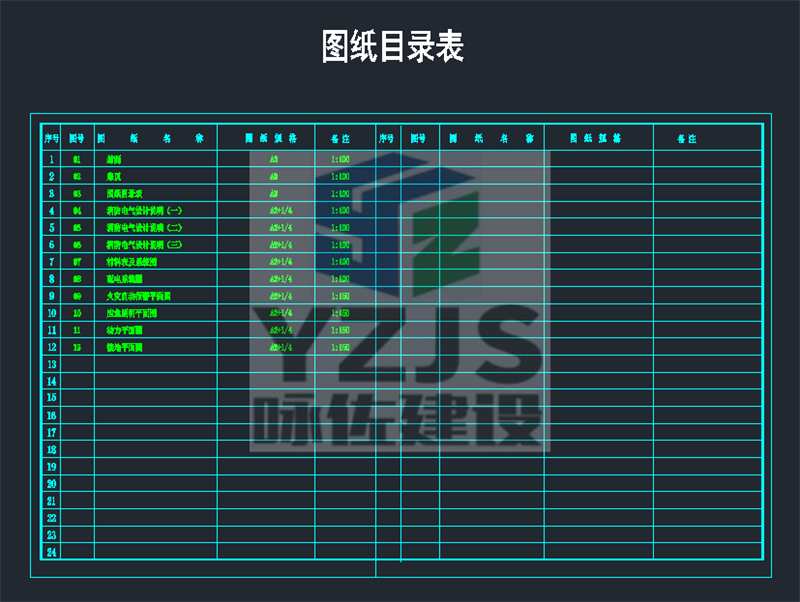

图纸目录

新航道青少年教育培训机构电气设计(图1)

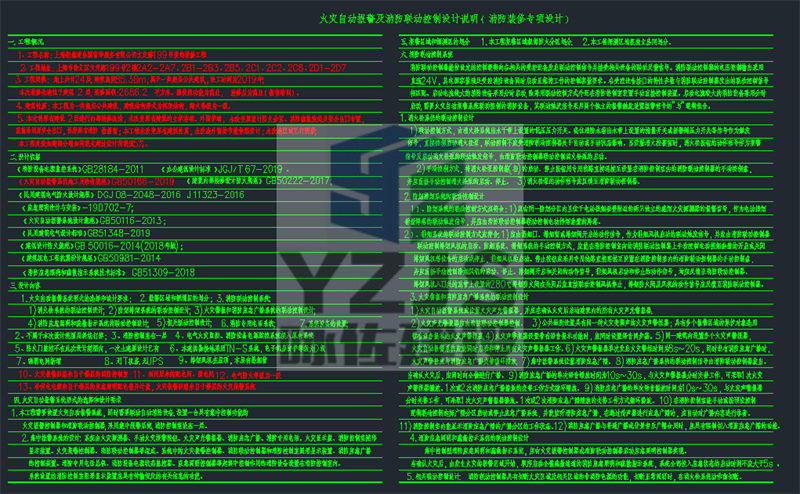

设计说明一

新航道青少年教育培训机构电气设计(图2)

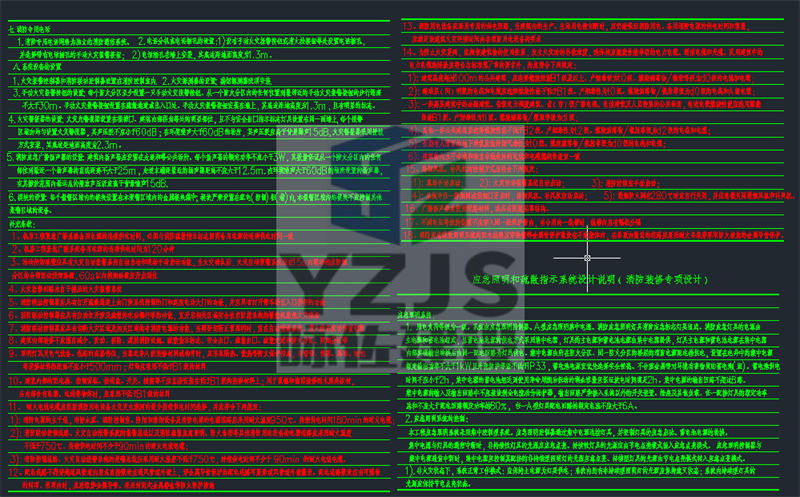

培训机构电气设计,电气设计,培训机构设计设计说明二

新航道青少年教育培训机构电气设计(图3)

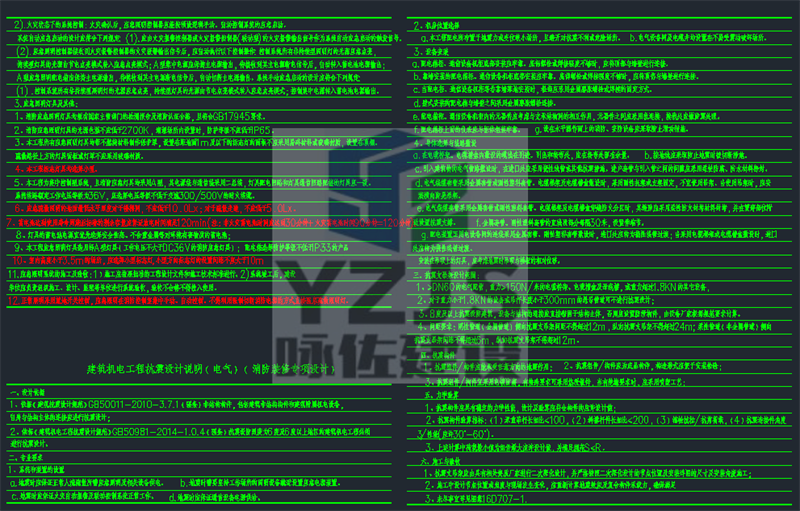

培训机构电气设计,电气设计,培训机构设计设计说明二

新航道青少年教育培训机构电气设计(图4)

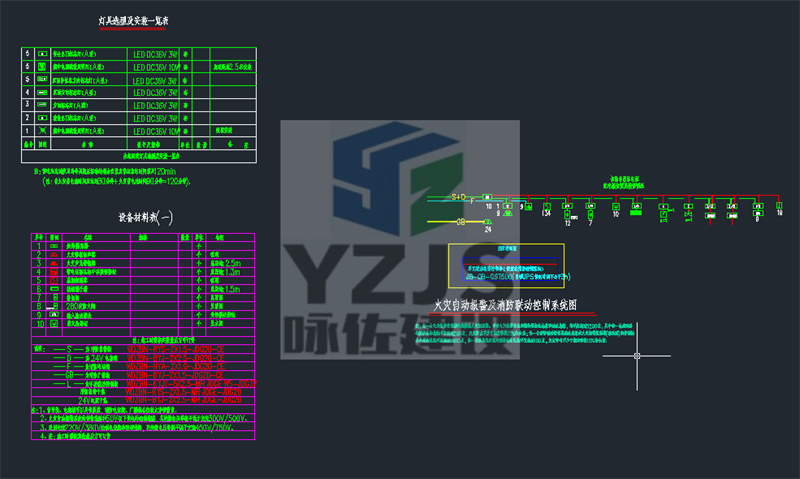

材料表

新航道青少年教育培训机构电气设计(图5)

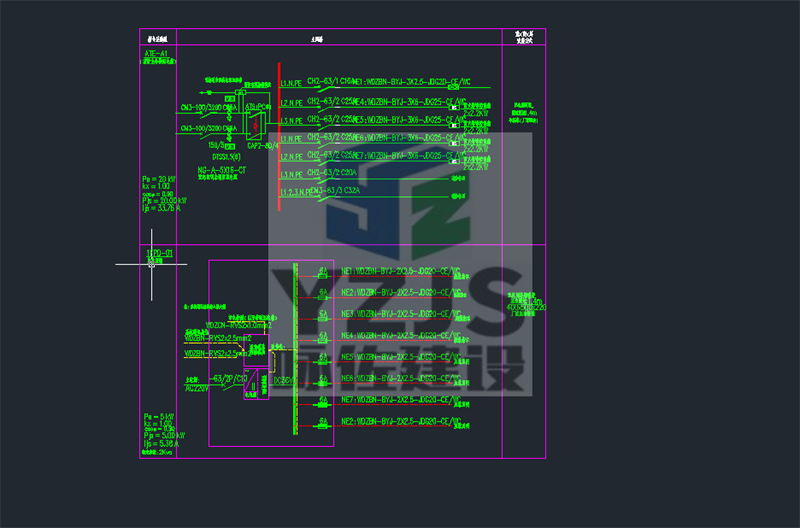

培训机构电气设计,电气设计,培训机构设计系统图

新航道青少年教育培训机构电气设计(图6)

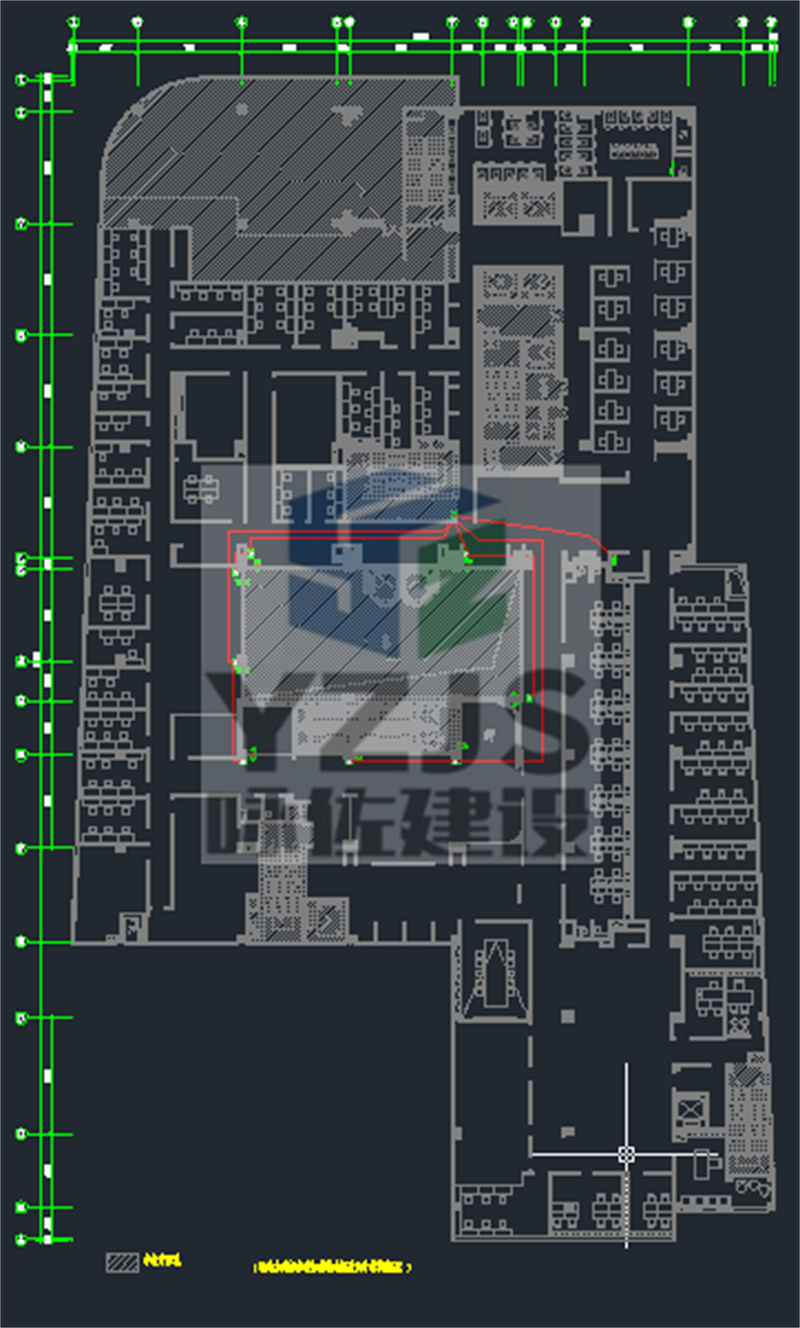

电气布置图一

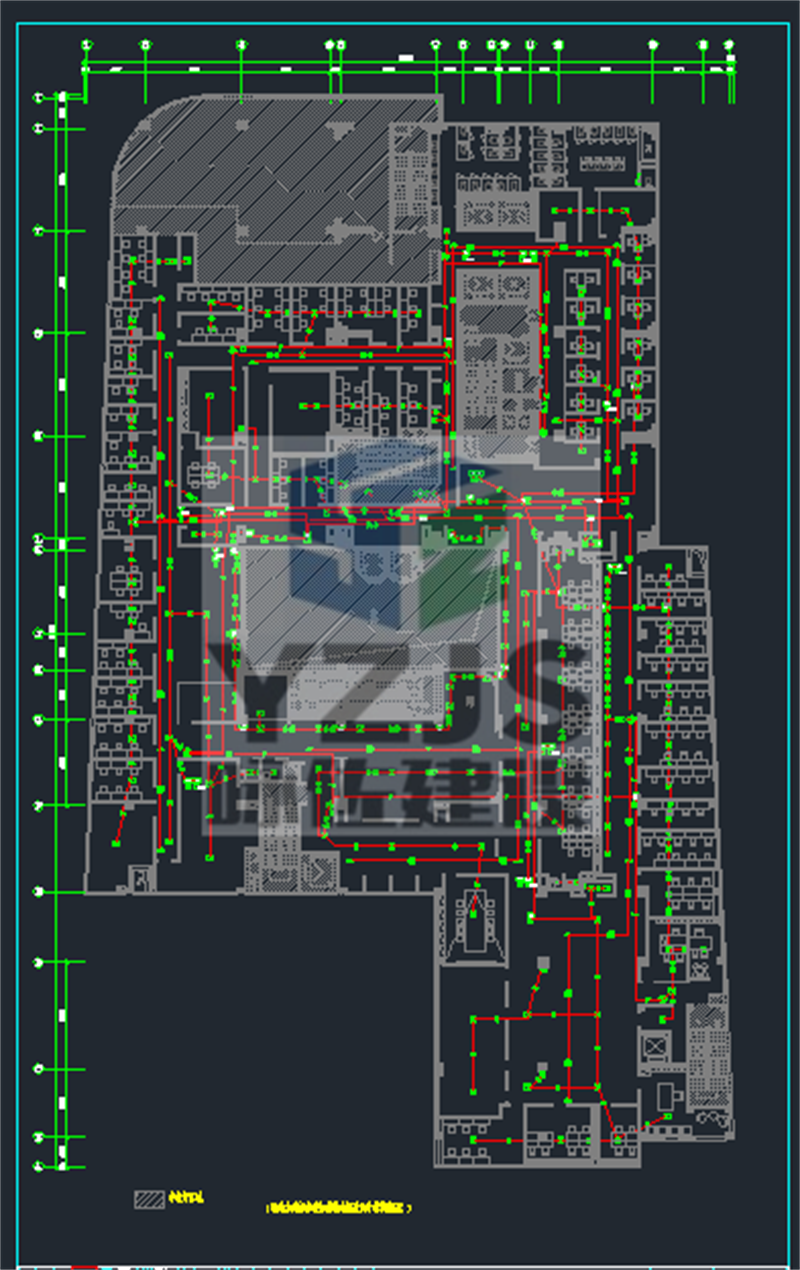

新航道青少年教育培训机构电气设计(图7)

电气布置图二

新航道青少年教育培训机构电气设计(图8)

电气布置图三

新航道青少年教育培训机构电气设计(图9)
