儿童福利院报告楼幕墙设计(021-3389 7758)图审敲章甲级资质让人间充满爱.
1． 工程名称：888-报告厅
2． 工程地点：该项目位于88888路北侧。
3． 工程规模：本工程建筑主要功能为低层居住建筑用房。幕墙最高标高10.500m。
4． 建设单位：
8． 建筑防火等级：二级。
7． 结构设计使用年限：
9． 设计荷载标准值：基本风压0.40kN/m（50年一遇），基本雪压0.40kN/m（50年一遇）。
10．地面粗糙度: B类。
11．抗震设防：本工程位于抗震设防烈度小于7度区（设计基本地震加速度小于0.1g）；设计地震分组：第一组；按抗震进行设计。
12．设计等级要求：结构设计使用年限符合GB/T21086中第5.1.9条中的有关规定（即不宜低于25年）。
13．幕墙设计范围：主要石材幕墙外墙装饰。
14．幕墙设计工程量：约1800平方米
15．建筑耐火等级地上为一级，地下室为一级。为 二 类防雷建筑物。
16．基本风压： W0=0.40KN/m² ；基本雪压： S0=0.40KN/m² ；
17．结构类型：钢筋混凝土框架结构；
2．幕墙形式：短槽式构件干挂。
1）面材：25mm厚花岗岩
3）挂件：3.5mm厚L型干挂件。
4）埋件：后置埋件；采用200*250*8mm厚后置埋件配4M12*160定型化学锚栓。
3．材料：
1）面材：25mm厚花岗岩
2）龙骨：立柱采用8#镀锌槽钢，横梁采用L50*4镀锌角钢。
3）挂件：3.5mm厚L型干挂件。
4）埋件：后置埋件；采用200*250*8mm厚后置埋件配4M12*160定型化学锚栓。
4．板块分格：600~900mm。
5．支撑形式：简支结构。
6．防火、保温：每层楼板外沿及防火分区位置设置防火封堵，采用100mm厚防火岩棉填塞，由1.5mm镀锌钢板承托。
性能为A级的不燃材料（做法参建施图）。
四、 建筑幕墙物理性能说明:
幕墙的物理性能等级是依据国家现行规范《建筑幕墙》GB/T 21086-2007确定的。
1）幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值WK确定。其指标值不应低于WK，且不应小于1.0KPa。WK的计算应符合GB50009的规定。
2）在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应大于 表1 的要求。
以下所列标题详细内容请加微信(17701783678）咨询设计老师进一步了解：
1．抗风压性能：
2．水密性能：
3．气密性能：
4．热工性能：
5．隔声性能：
6．平面内变形性能和抗震要求：
7．耐撞击性能：
8．光学性能：
9．承重力性能：
10．防雷性能：
11．防火性能：
12．耐腐蚀性能：

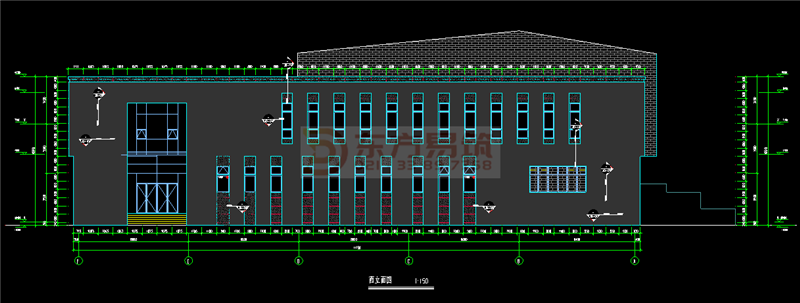

儿童福利院报告楼幕墙设计图审敲章甲级资质建筑幕墙南立面图
儿童福利院报告楼幕墙设计图审敲章甲级资质北立面图
儿童福利院报告楼幕墙设计图审敲章甲级资质东立面图
儿童福利院报告楼幕墙设计图审敲章甲级资质西立面图

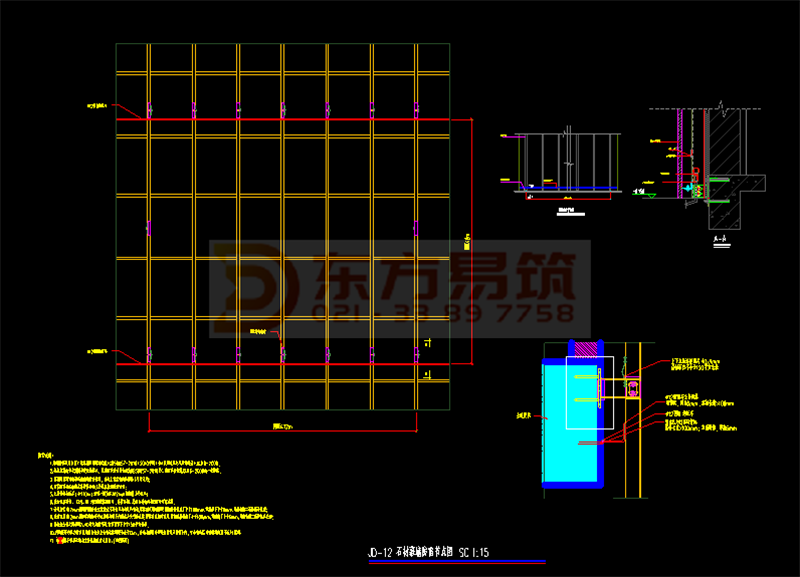

儿童福利院报告楼幕墙设计图审敲章甲级资质JD-12 石材幕墙防雷节点图 SC 1:15

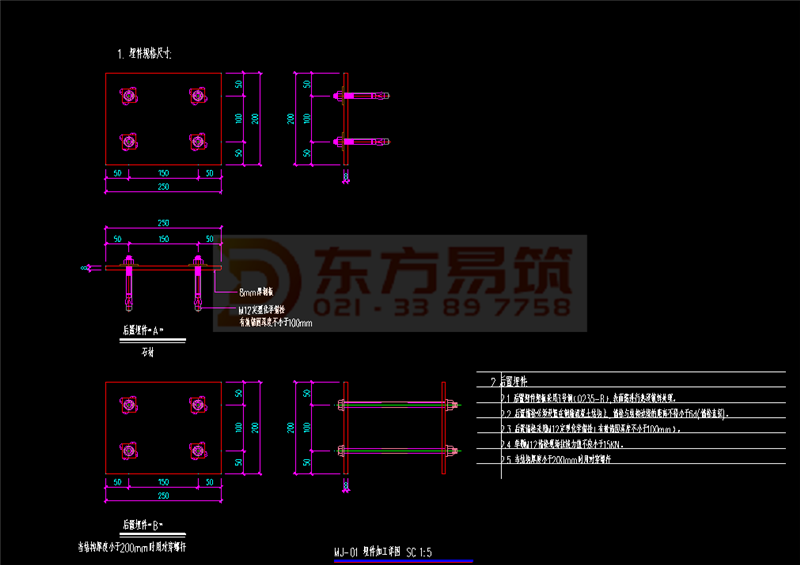

儿童福利院报告楼幕墙设计图审敲章甲级资质MJ-01 埋件加工详图 SC 1:5

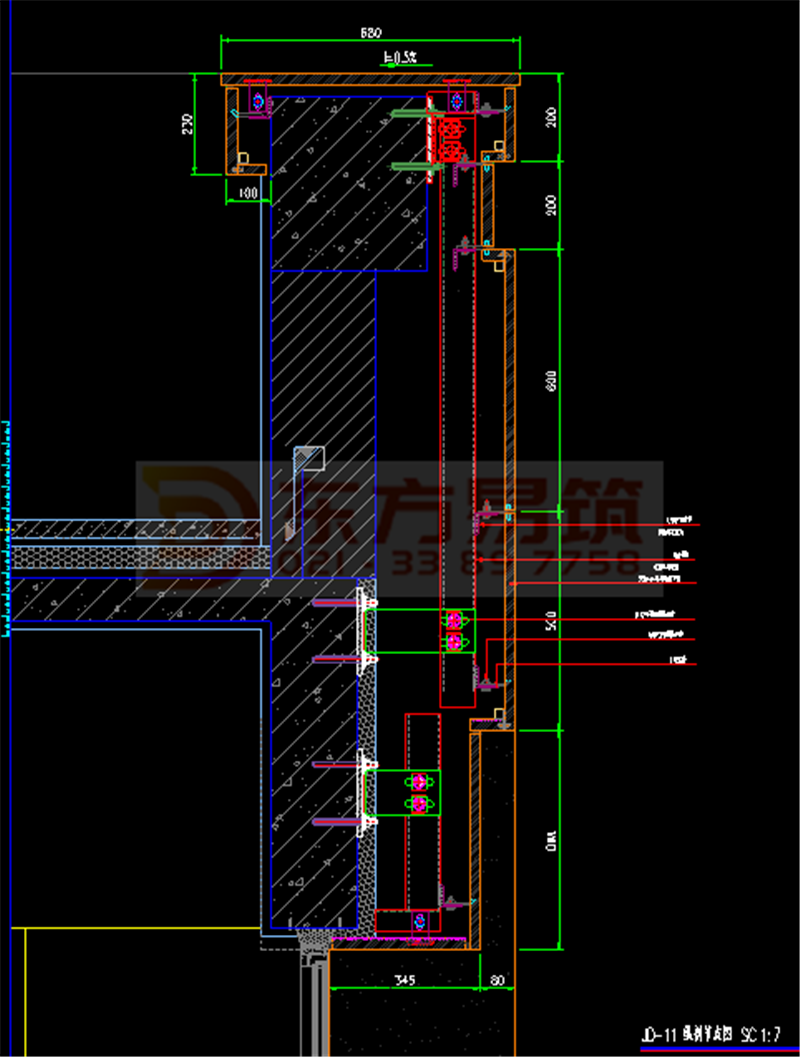

儿童福利院报告楼幕墙设计图审敲章甲级资质JD-11 纵剖节点图 SC 1:7
儿童福利院报告楼幕墙设计图审敲章甲级资质JD-10 纵剖节点图 SC 1:7
儿童福利院报告楼幕墙设计图审敲章甲级资质幕墙设计混凝土柱上锚固节点JD-08 横剖节点图 SC 1:5
儿童福利院报告楼幕墙设计图审敲章甲级资质幕墙飞机型节点图
