工程设计说明
安全措施
采用TN-S保护接地系统(接地线与需线必须分开的接地保护系统)，设专用接地线PE并应与工作零线严格分开;所有设备的金属外壳均应接地，所有进入建筑物的各种管道均应作等电位联结。其其接地电阻不大于1欧姆。二 设备安装及管线敷设
采用金属壳体照明配电箱，按本图要求元件定制，各回路导线均穿阻燃PVC管，所有管沿顶或沿墙暗敷设;
分组及电线线径的设计，按2014年9月16日公司分布的《关于“电器线路分组设计“的规定》执行。
二、设计依据 2005)的要求。
1.规程规范:
(1)《建筑结构制图标准》(GB/T50105-2010) 0钢材的屈服强度实测值与抗拉强度实测值之比不应大于0.85:
(2)《建筑结构可靠度设计统一标准》(GB50068-2018) b钢材应有明显的屈服合阶，且伸长率不应小于20%:
(3)《建筑抗震设防分类标准》GB50223-2008) C.钢材应有良好的接性和合格的冲击韧性;
(4)《建筑结构荷载规范》(GB50009-2012) d钢材的屈服点不宜超过其标准值10%
(5)《钢结构设计标准》(GB50017-2017) e.弯圆构件钢材要冷性能合格证。
16)《钢结构工程施工质量检收规范》(GB50205-2001) 5)上连钢号应具有抗拉度、伸长率、居服点、冷事冲击功和晚、硫、磷含量
(7)《建筑抗震设计规范》(GB50011-2010)2016年版 的合格保证，其材质及力学性能应符合国家现行标准的要求。
(8)《冷弯薄壁型钢结构技术规范》(GB50018-2016) 6)焊条的选用应按以下要求进行:
(9)《建筑钢结构焊接技术规程》(JGJ81-2002) (1)钢结构构件手工焊时Q235B钢的焊接采底4301E4303型焊条
(10)《逻凝土结构设计规范》(GB50010-201012015年版 其性能须符合GB/T5117-2012的规定。
(11)《说凝土结构后锚固技术规程》(JGJ145-2013) (2)自动或半自动焊时0235B钢的焊接采用HO8A焊丝，并配以相应的焊
(12)《工业建统防腐设计规范》(GB50046-1995) 剂焊丝和择剂的性能须符合GB/T5293-1999的规定。
(13)《涂装前钢材表面锈馆等级和除锈等级》(GB/T8923-88) (3)普通螺栓(性能等级为4.6)采用0235B钢制造、螺检、琴母、垫圈的
三 建筑结构哦的安全等级、设计使用年限及耐火等级
(1)本工程结构设计使用年限50年、建筑结构安全等统按二级。
(2)抗震设防烈度为7度;设计地震分组为第1组;基本加建度为 0.1g:结构尼比0.02，多遇地震影响 系数最大值0.08. 2001的规定。
(3)本工程的耐火等级为二级，建筑物各承重构件的时火极限应符 2)柱梁等构件的拼接焊缝应保证焊透所有焊缝检查均符合GB50205-
合国标《建筑设计防火规范》(GB50016-2014)的有关规定 2001中的二级标准，
钢柱及柱支撑耐火极限25h架梁及楼面次梁耐火极限为 3)对焊楼H字型钢截面柱、梁翼缘和服板的拼接应采用加引抓板(其厚度和
1.5h:楼板耐火极限为1.0h. 坡口与材相同)的对接焊缝，并保证焊透。真缘板与腹板的对接焊缝相互错开
四、荷载资料 200mm以上烨的外观质量检查及对有焊透要求的的无摄检验应符合
1)楼面活荷载:2.5kN/m2. 二级焊缝质量标准。
21楼面恒荷载:3.0kN/m2. 4)柱子或平台梁采用分段运榆时，其工被拼接接头。对接焊继的外观检查和无
变形限值: 据检验均应符合二级质量标准。
1)楼面主梁不大孔/400 5)采用螺栓连接的部位，待构件安装就位校正后，须采用双螺母或其他能防止
21楼面次梁不大孔/250 零母松动的有效播施，
五、材料要求 6)本图中构件均考虚数体出厂如果在运输上确有图难可采取分段运输。这
1)本工程均采月0235-B钢材钢材性能须符合GB/T700-2006 时，在构件出厂前最好进行一次预安装，并在工地拼装，接头部位设置适当的
的规定。楼面采用木模板或者现浇楼税。 临时固定件以便安装校正。
2)热轧H型钢规格和质量应游足《热H型钢和部分T型钢》CB/T1126 7)构件在运输或安装过程中应防止碰伤变形或钢绳时伤所有件
3-1998的有关服定理搜H型钢规格和质量应满足《焊把型钢》YB3 在安奖时必须产这检查，如有伤变形者应及时修补校正。
301-2005的有关规定。管管材规格和质量应满足《结构用无缝钢管 8)焊缝外观检查应符合二级质量标准脚螺栓采用双蝶幅。
GB/T8162-1999或《直缝电焊铜管》GB/T13993-1992的有 9)制结构的除销和除层:
(1)涂漆要求许见下表:
(2)除最后一遍面漆在现场涂刷外，其余均在工厂涂刷。
底漆 中间漆 涂层结构 修补漆 表面处理
涂层名称及型号商氧化聚乙烯 X53-1 X53-2商氧化聚乙烯高氧化 X53-4同左各层采用喷砂除锈达到
防锈漆 中间漆 面漆
涂层厚度
So2
(微米/层数) 40-50/2 30-40/1 60-70/2 130-160/5
(3)面漆颜色由业主自定
(4)构件在运输或安装过程中涂层如有碰摄等现象，应按上述要求补刷涂层。
(5)安装施工时应根据寄要架设临时支撞，以免结构倾覆
(6)现场焊统两侧各50mm及高强螺栓接头部位在构件安装前暂不涂漆完毕后，再按上这要求补漆。
10)防火涂料的质量等级及施工均应符合《钢结构防火涂料应用技术规范》(CECS24:90)《钢结构防火涂料》(GB149907-2000)的要求应保证基层涂料面层涂料与防火涂料之同的相容性、附着力及雨久性，并结合建筑装饰要求做好面层的配色。
七、对施工及使用阶的安要求
1)所有结构不得堆放或带挂超出设计考虑的荷载，不得改变设计考虑的堆放吊挂荷重位置不得随意焊接设计之外的杆件，必要时需取得设计同意。
2)建(构)筑物整体或局部所处环境(如:潮温、酸募、高温、低温等)发生变改，应雷通知设计重新考虑防护措施。
3)建(构)筑物在使用中应有专业人员检查维护下列方面;结构变形、沉降局部变形、破鼠异常动、裂统栓松动油漆剥落、热层剥落，墙体破摄等。4)在前工过程中构件(如:柱梁等)昂装时，应有临时支撑播施防止构件变形过大引发事故。对平台过润口边坑口边如栏杆或墙板未安装时应设置临时栏杆、安全网防止人员跌落。
5)设计图中有明确要求的安装顺序，应严格迎守。如要什么结构安装后才能上周边结构或设备:要求什么安装完后才能焊接(放变形):滑动支架，长圆孔安装时应将螺栓放置在孔中间出双向变形量)。
6)对于加国需要焊接的原有结构应采取合理的焊接顺序和播施，防止母材过热强度降低引发事故
7)本安全要求不含概施工、使用阶段应该执行的各种规范、规定、制度等
八、其他要求
1)本图中尺寸均为现场测量构件下料及施工应在现场重新校核尺寸后进行
2)经过复核原一次设计结构图纸在设计时已经预留加建楼极的荷载和构梁因此搭建不会对原大接主体结构安全性产生影响。
3)本工程施工时应严格执行《钢筋混凝土工程施工及验收规范》，《钢结构工程施工质量验收规范》等施工收因此建不会对原大楼主体结构安全性产生影响。
4)设计图符合原设计单位的荷载要求且此搭建对原建筑结构无影响
5)施工前应仔细校核埋件定位若理件定位与图纸不符，请及时与设计取得联系。
6)本说明未尽事宜均遵照国家现行施工及验收规范规定底漆 中间漆 涂层结构 修补漆 表面处理
涂层名称及型号商氧化聚乙烯 X53-1 X53-2商氧化聚乙烯高氧化 X53-4同左各层采用喷砂除锈达到
防锈漆 中间漆 面漆
涂层厚度
So2
(微米/层数) 40-50/2 30-40/1 60-70/2 130-160/5
(3)面漆颜色由业主自定
(4)构件在运输或安装过程中涂层如有碰摄等现象，应按上述要求补刷涂层。
(5)安装施工时应根据寄要架设临时支撞，以免结构倾覆
(6)现场焊统两侧各50mm及高强螺栓接头部位在构件安装前暂不涂漆完毕后，再按上这要求补漆。
七、对施工及使用阶的安要求
1)所有结构不得堆放或带挂超出设计考虑的荷载，不得改变设计考虑的堆放吊挂荷重位置不得随意焊接设计之外的杆件，必要时需取得设计同意。
2)建(构)筑物整体或局部所处环境(如:潮温、酸募、高温、低温等)发生变改，应雷通知设计重新考虑防护措施。
3)建(构)筑物在使用中应有专业人员检查维护下列方面;结构变形、沉降局部变形、破鼠异常动、裂统栓松动油漆剥落、热层剥落，墙体破摄等。4)在前工过程中构件(如:柱梁等)昂装时，应有临时支撑播施防止构件变形过大引发事故。对平台过润口边坑口边如栏杆或墙板未安装时应设置临时栏杆、安全网防止人员跌落。

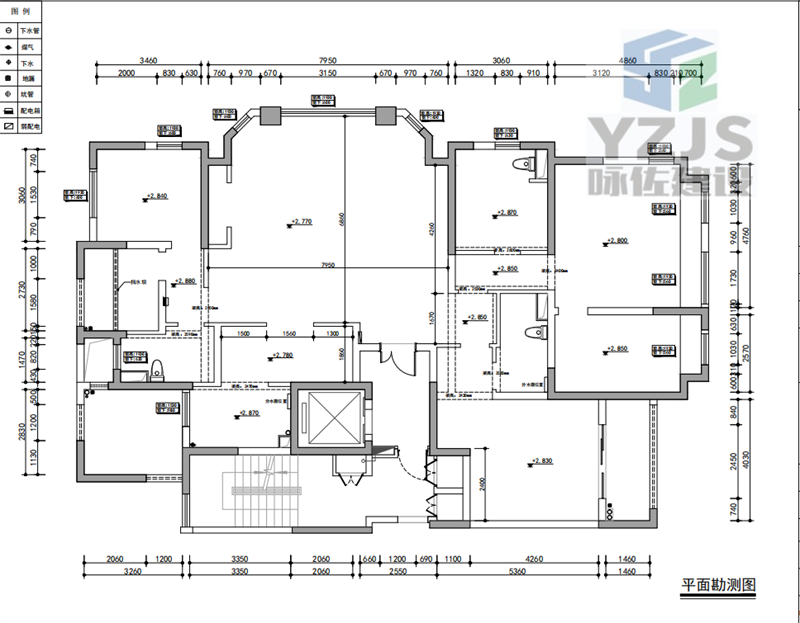

平面勘测图

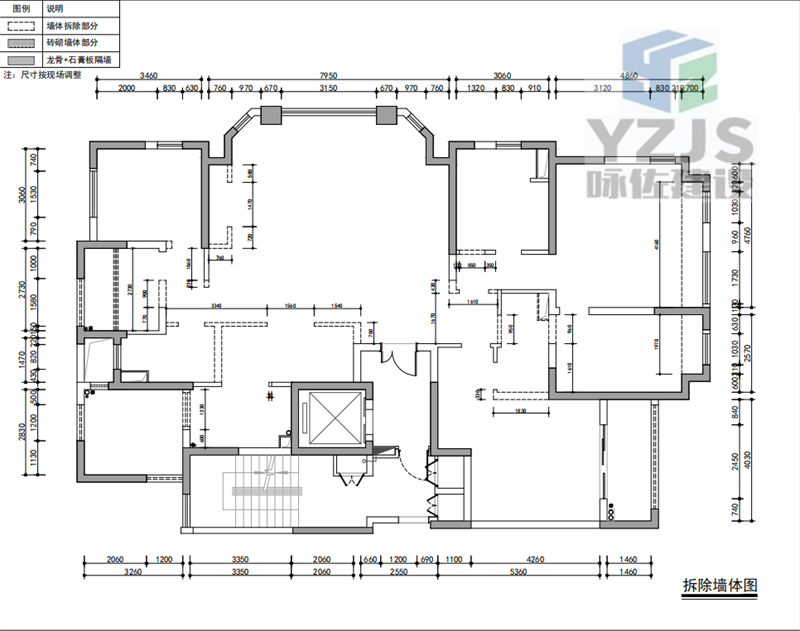

拆除墙体图
新建墙体图

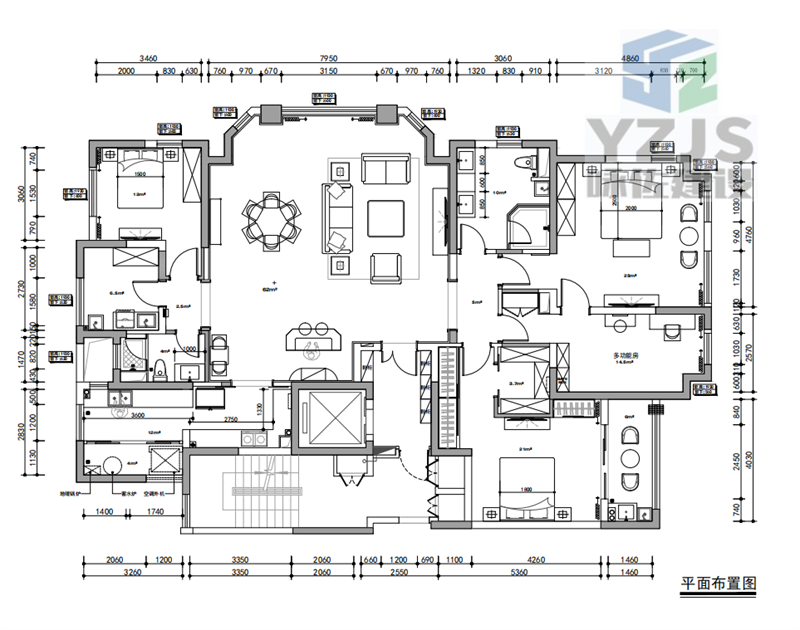

平面布置图
顶面布置图
光源定位图

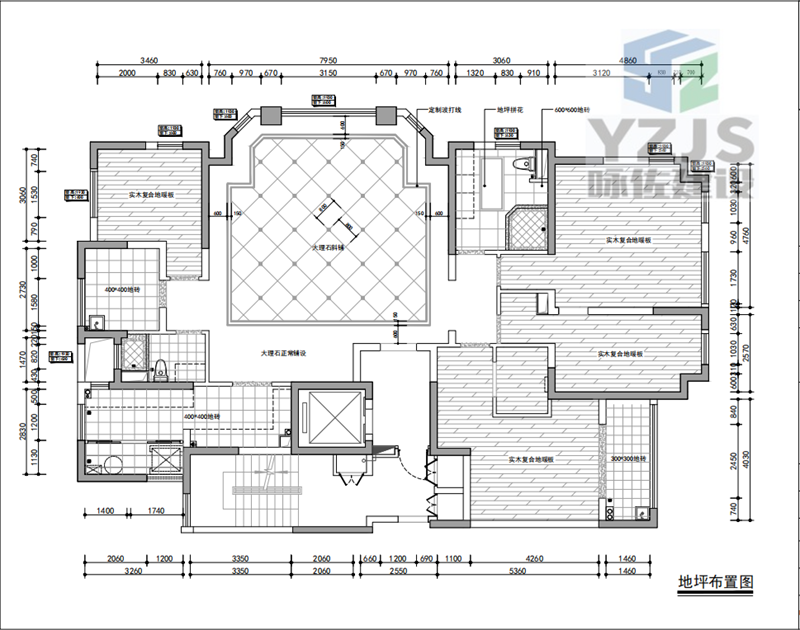

地坪布置图
立面索引图
客厅立面图1
客厅立面图2

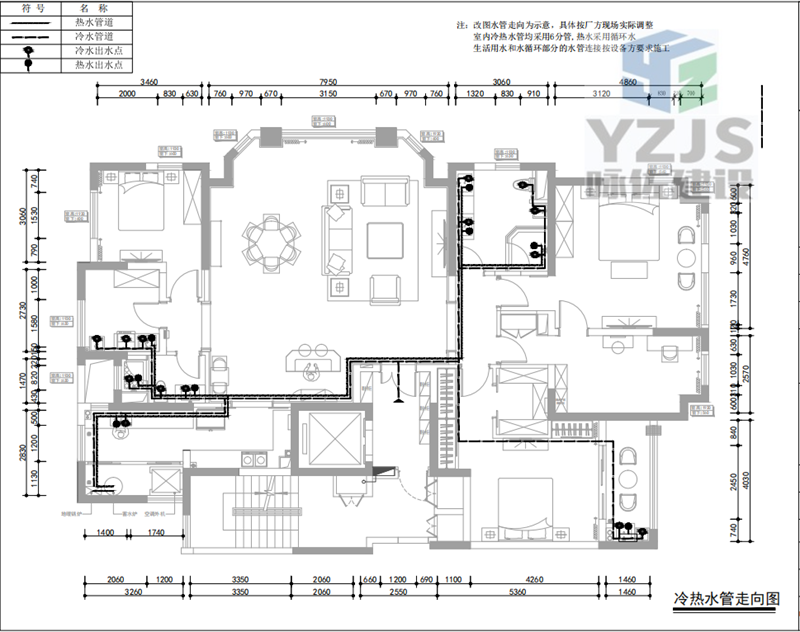

冷热水管走向图

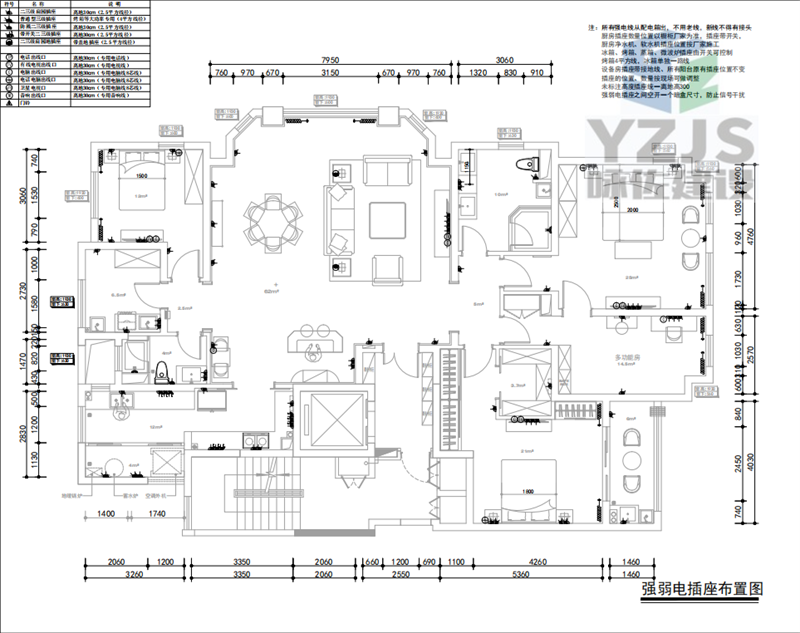

强弱电插座布置图

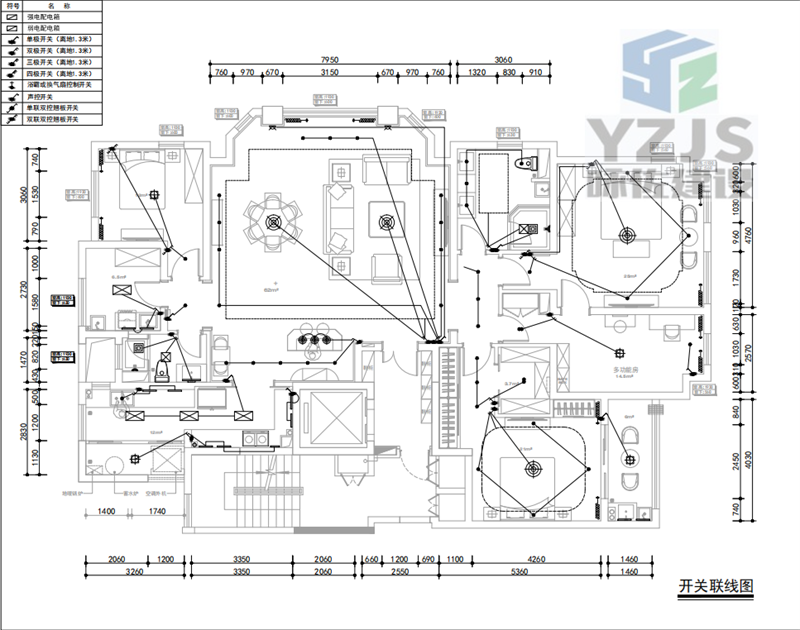

开关插座连线图
