培训机构电气设计,电气设计,培训机构设计工程概况:
1、工程名称:上海新航道留学服务文定路199号装饰装修工程
2、工程地址:上海市徐汇区文定路199号2楼2A2-2A7、2B1-2B3、2B5、2C1、2C2、2C8、2D1-2D7
3、工程规模:地上共计24层,建筑高度8538m属于一类高层公共建筑竣工时间为2008年;
本次装修改造位于建筑2层层高4.60m装修面积:26862平方米,原使用功能为商业
4、建筑性质:菜华屋教臭恩公翼理致象盗慕富箱形式为框架结构，耐火等级为一级，
采用机械排烟。
5、本次将原有建筑2层进行内部装修改造，仍采用机械排烟,未改变原有建筑的主体结构、外围护墙
未改变原设计防火分区、消防疏散流线及安全出口布置，疏散沿用原安全出口，保留原有消防救援窗:本工程未改变原有建筑性质，未改造外窗的节能保温设计:未改造区域已打阴影:本工程改造加建部分增加荷载未超过设计荷载值5%。
防排烟系统设计
1.整体要求
1)当大楼发生火警时除消防用排烟补风加压风机外其余空调通风设备应自动切电源。
2)通风、空气调节系统的风管在下列部位应设置公称动作度为70℃的防火:穿越防火分区处b穿越通风空气调节机房的房间隔墙和楼板处c穿越重要或火灾危验性大的场所的房间隔墙和楼板处d穿越防火分隔处的变形绛两侧e竖向风管与每层水平风管交接处的水平管段上。
了)排烟管道下列部位应设置排烟防火阀:垂直风管与每层水平风管交接处的水平管段上b一个排烟系统负担多个防烟分区的排烟支管上c排烟风机入口处d穿越防火墙处。
4)通风空调及加压送风系统防火熔断温度为70℃厨房排油烟系统防火阀熔断温度为150℃消防播烟系统排烟防火阀熔断温度为280℃:
5)防火阅与防火墙之间的距离应<200mm。防火阀应符合现行国家标准《建筑通风和排烟系统用防火阀门 GB15930-2007的规定。
3楼梯间、前室等公共区域不属于本次装修设计范围。
防烟分区利用挡烟垂壁结构梁及墙等进行分隔挡烟分设施的深度均不小于排烟空间储烟仓厚度。当采用自然排烟方式时储烟仓的厚度不应小于空间净高的20%。当采用机械挂烟时不应小于空间净高的10%，两种排烟方式储烟仓的厚度均不应小于500mm。所有散开楼梯和自动扶梯穿越楼板的开口部位均设置挡烟垂壁。
5.烟系统的计算风量
1)公共建筑面积小于等于300m2的场所其排烟量不应小于60m3(/h·m2)。且最小排烟量不应小于15000m3/h:
2)公共建筑面积大于300m2的场所，其计算机械排烟量按《建筑防烟系统设计标准》
DG/TJ08-88-2021:第526~52.12条的规定计算确定。最小排烟量不应小于30000m了/h:3)当公共建筑具有未设置排烟的房间其走道或回廊设置排烟时，该机械排烟量不应小于13000m3/h:4)当一个排烟系统担负多个防烟分区排烟时其系统计算排烟量应采用该系统中最大独立防烟分区的排烟量:当走道与同一防火分区的其他防烟分区合用排烟系统时该系统的排烟量应将走道排烟量叠加。5)捶烟风机风量按排烟系统计算风量的1.2倍确定。
本项目设置排烟系统与原有排烟系统共用一套系统系统设计排烟量需满足项目设计要求。
本项目建筑面积2950m2为一个防火分区防火分区共划分10个防烟分区设机械排烟系统。除走道及以房间为分局的防烟分区外其他防烟分区的排烟量通过《建筑防排烟系统设计标准》DG/TJ08-88-2021第52.6~52.12条的规定计算确定通过计算得防烟分区的排烟量为26250m3/h<30000m3/h:排烟量取值为30000m3/h。走道区域的排烟量为13000m3/h:以房间为分的防烟分区排烟量为15000m3/h:本系统计算排烟量Q=0=30000+13000=43000m3/:设计排烟风量按排烟系统计算风量的1.2倍确定:取值51600m3h。防烟分区划分、面积以及排烟量:计算详见平面图。
6.播烟风机均设于专用机房内风机两侧应有大于600mm的空间排烟风机应满足280℃时连续工作30min。排烟风机应与风机入口处的排烟防火阅连锁，当烟气温度达280℃时。该阅门关闭，捶烟风机应能停止运行。
排烟口均设置在储烟仓内距防烟分区内最远点的水平距离不超过30米排烟口与本区域疏散出口相邻边缘之间的
水平距离不应小于1.5m距可燃物或可燃构件的距离不应小于1.5m。单个排烟口的排烟量不大于最大允许排烟量。
接烟管道的设器和耐火极展成符合下列要求(1)排烟管道及连接部件应采用不送材料制作，并应能在280个日
连续运行30min，并保证其结构完整性。(2)坚向设置的排烟管道应设置在独立的管道内;当多个排烟管道共井时，这些排烟管道耐火极限应不低于05h。(3)排烟管道不应与其他类型风管道设置在同一管道井内。水平设置的排烟管道不得穿越避难间，疏散楼梯间及前室:当穿越其他防烟分区和其他防火分区时，其耐火极限不应低于1.0h:服务于本防烟分区或设置在设备用房、汽车库的排烟管道其耐火极限不应低于05h。(4)当吊顶内有可燃物时吊顶内的排烟管道的绝热层厚度应不小于35mm并应与可燃物保持不小于150mm的距离。(5)当排烟系统风机与通风风机空调机组合用机房时机房内应设置自动喷水灭火系统排烟管道耐火极限应不小于1.0h
8机械加压送风管道补风管道的设置和耐火极限应符合下列要求·竖向设置的送风管道应设置在独立的管道井内:当确有困难未设置在管道井内或需与其它类型管道合用管道井时送风管道的耐火极限不应低于1.0h:水平设置的送风管道其耐火极限不应低于1.0h·但需要穿越与所服务的疏散楼梯间配套的前室时其耐火极限不应低于2.0h。
9.捶风(烟)系统、补风系统采用热镀锌钢板管道送风设计风速不大于20m/s。钢板风管外壁及支吊架作防火包嘉以满足耐火极限要求:防火包裹厚度及做法参照《建筑防排烟系统设计标准》DG/TJ08-88-2021第4.39条中条文说明的耐火极限风管主要材料厚度表做法参照图集20K607。
0本工程位于地上面积大于500平方米大开间区利用可开启外窗自然补风补风窗位于储烟仓以下，有效面积不小于系统排烟量的50%补风风速小于3m/s走道及百积小于500平方米的房间按规范不设补风系统11本项目排烟口采用排烟闽(常闭)+排烟防火+常开百叶的形式。
图纸目录

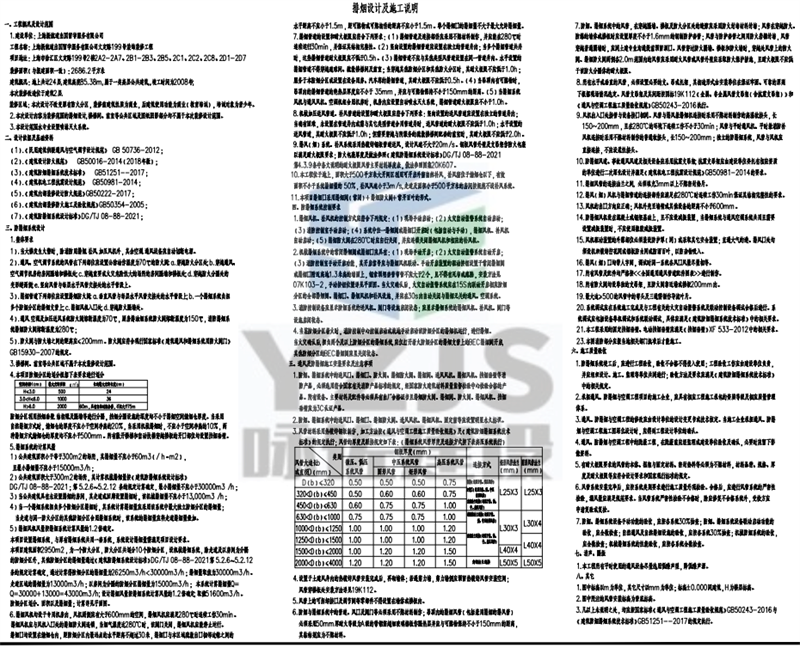

排烟设计与施工说明

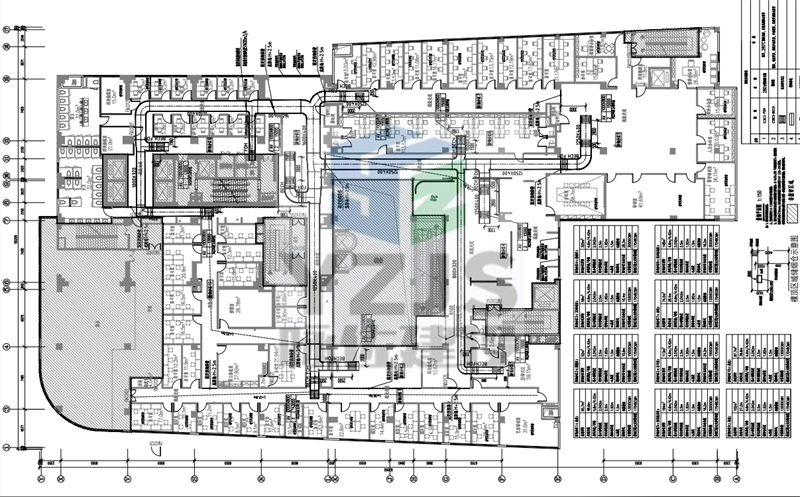

排烟设计布置图
