秦淮河畔商业酒店施工图设计
1、工程规模:装修面积526.57m
2、范围:本次室内装修不涉及结构安全设计，
不改变原始结构使用环境，不增加原建筑结构使用荷载。
二、设计依据
2.1、根据甲方提供的原建筑设计院设计的图纸。
2.2、根据甲方提供的设计要求。
2.3、国家现行有关设计资料及规范、图集。
2.3.1、《建筑设计防火规范》(GB50016-2014(2018版))
2.3.2、建筑内部装修设计防火规范(GB50022-2017)
2.3.3、建筑装饰装修工程质量验收规范(GB50210-2018)
2.3.4、民用建筑设计通则(GB50352-2005)
2.3.5、建筑内部装修防火施工及验收规范(GB50354-2005)
2.3.6、高层民用建筑设计防火规范图示(06SJ812)
2.3.7、建筑设计防火规范图示 (05ST811)
2.3.8、民用建筑工程室内环境污染控制规范(GB50325-2001,
2.3.9、高级建筑装饰工程质量验收标准(DBJ01-27-2003)
三、图纸内容及设计范围
3.1、图纸内容
3.1.1、内装修设计范围的平面布置图
3.1.2、内装修设计范围的天花及地面铺装图
3.1.3、内装修设计范围内的区域立面冬
3.2、设计范围
3.2.1、一层局部
3.2.2、三层
四、图纸说明
4.1、图纸说明
4.1.1、本图所示与墙、柱等相对尺寸为控制性尺寸，具体尺寸依现场放样而定。
4.1.2、天花标高为从本层楼算起的相对标高。
4.1.3、图中所示“参见"指做法相同，具体尺寸和位置依现场而定。
4.1.4、本装修施工图与土建电气、空调、烟感、喷淋有冲突之处，
需协调各工种现场解决。
五、施工说明
5.1、工地管理人员及施工技术骨干应同设计人员对图纸和说明书作全面了解，
对一些有特殊要求的施工部位，应作重点记录，遇有不明之处，可与设计人员协商，但不得任意修改原设计。
5.2、施工工序必须符合<装饰工程质量验收规范>要求,发现问题应及时纠正。
5.3、装饰施工质量控制要求:
5.3.1、骨架结构质量控制
5.3.1.1、角钢骨架
5.3.1.1.1、根据设计图检验骨架的位置尺寸和形状尺寸正确与否;
5.3.1.1.2、角钢骨架必须刷防锈漆
5.3.1.1.3、角钢骨架的焊接必须牢固，不得有虚焊;
5.3.1.1.4、角钢骨架的固定除特殊情况外，必须用螺栓或膨胀螺栓;
5.3.1.1.5、角钢骨架与装饰面的衔接必须平整。
5.3.1.2、轻钢龙骨架
5.3.1.2.1、安装大龙骨应考虑顶棚起拱高度不小干房间短向跨度的1/200;
5.3.1.2.2、安装灯具、风口的附加龙骨，应按设计要求进行组装;
5.3.1.2.3、龙骨与地面、顶面接触处要铺垫橡胶条或沥青泡沫塑料条;
5.3.1.2.4、对安装完毕的轻钢龙骨架，要检查对接和连接外的牢固性，不得有虎接、虚焊现象。
5.3.1.3、木骨架
5.3.1.3.1、顶棚木骨架结构必须按防火要求，涂刷三遍防火漆。
5.3.1.3.2、墙面所有木龙骨及木制基层板(如大芯板)必须油三遍防火涂料，靠墙的面
须油两遍防腐涂料。
5.3.1.3.3、木骨架所用木方材料应用东北松或花旗松，木材用烘干或风干的干燥料。
5.3.1.3.4、木骨架的相互对接要在同一平面上，两者之间要固定衔接。
5.3.1.3.5、木骨架所用木方规格应按设计要求，各木方之间应钉接固定，与罩面板接触的一面
必须刨平。
AAA全专业消防 吴工(东方易筑):
5.3.2、罩面板安装质量控制
5.3.2.1、不锈钢罩面
5.3.2.1.1、贴不锈钢的基体必须平整;
5.3.2.1.2、粘贴前，基层表面应按分快尺寸弹线预排，应在基层表面和板背，面同时涂刷，胶
液量足，胶液要均匀涂刷在整个粘贴面上，刷胶面不得有砂粒等杂物。板缝中多余的胶液要即时擦净。
5.3.2.1.3、粘贴后的不锈钢板不得有划痕和凹凸点。
5.3.2.1.4、在装钉石膏板前，先检查骨架质量，重点检查吊杆顺直，受力均匀，龙骨间距不大
于500mm(潮湿环境按设计要求适当减小间距)，龙骨下表面平顺无下坠感，主配件连接紧密、牢固等，确认合格方可装钉。
5.3.2.1.5、石膏板对接时应靠紧，但不得强压就位。
5.3.2.1.6、石膏板用4X25mm或4X35mm自攻螺钉与龙骨钉牢，不得有松动现象，钉头嵌入板面
0.5-1mm,以不损坏板面为宜,钉眼用石膏腻子嵌平。
5.3.2.1.7、板缝用腻子填嵌密实、平滑。
5.3.3、涂料施工质量控制
5.3.3.1、涂料施工的基体或基层应干燥。
5.3.3.2、涂抹的腻子应坚实牢固，不得有起皮、裂缝等缺陷。
5.3.3.3、浆膜干燥前，应防止尘土沾污和热空气的侵袭。
5.3.3.4、涂料施工等用的腻子品种应与所刷涂料相应，其配合比应符合要求。
5.3.3.5、涂漆前板面清扫干净，刷两遍成活。
5.3.3.6、木质表面施工时，底层可先图一层糟油，完全干透后，涂两道乳胶漆成活。
5. 3. 3.7、墙面与柱面缺棱角部位用水泥混合砂浆修补整齐，绝对不能用大白纤维素腻子或其它
底强度腻子。
设计说明

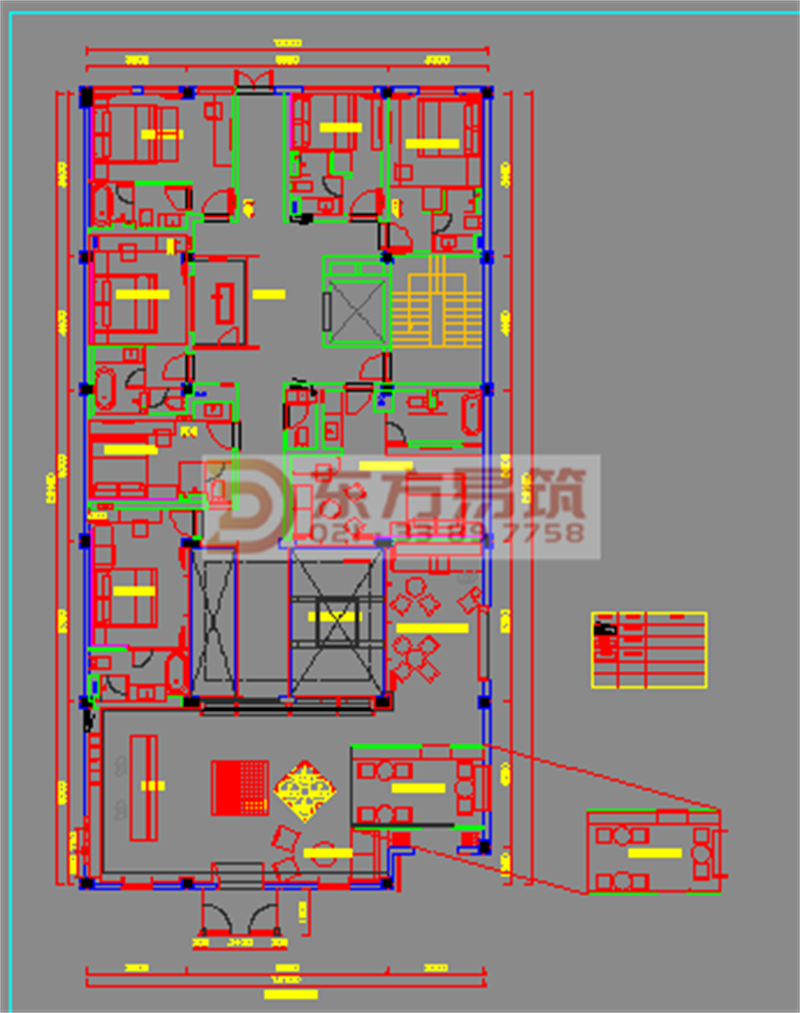

平面布置图

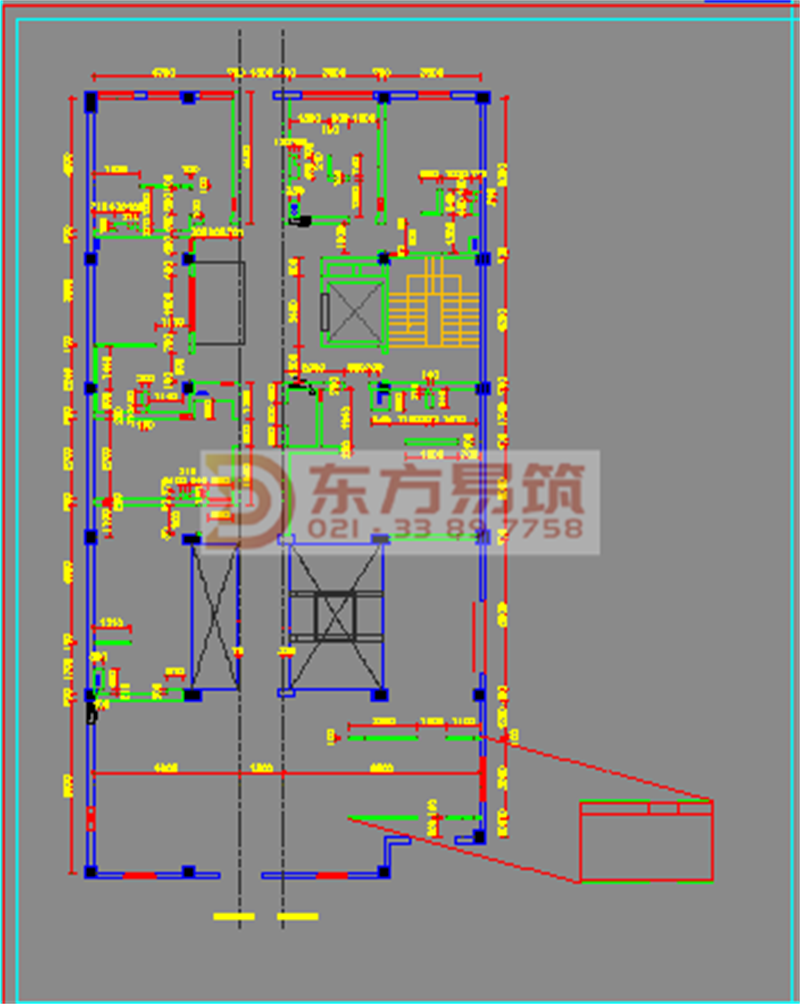

隔墙尺寸定位图

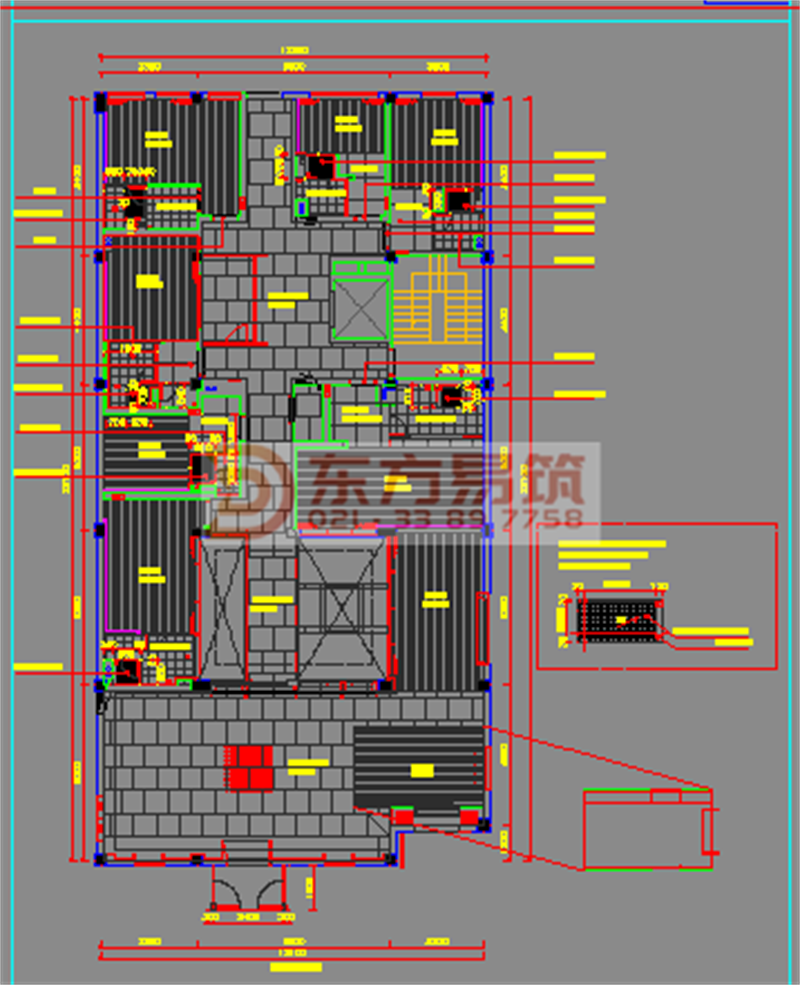

地面布置图

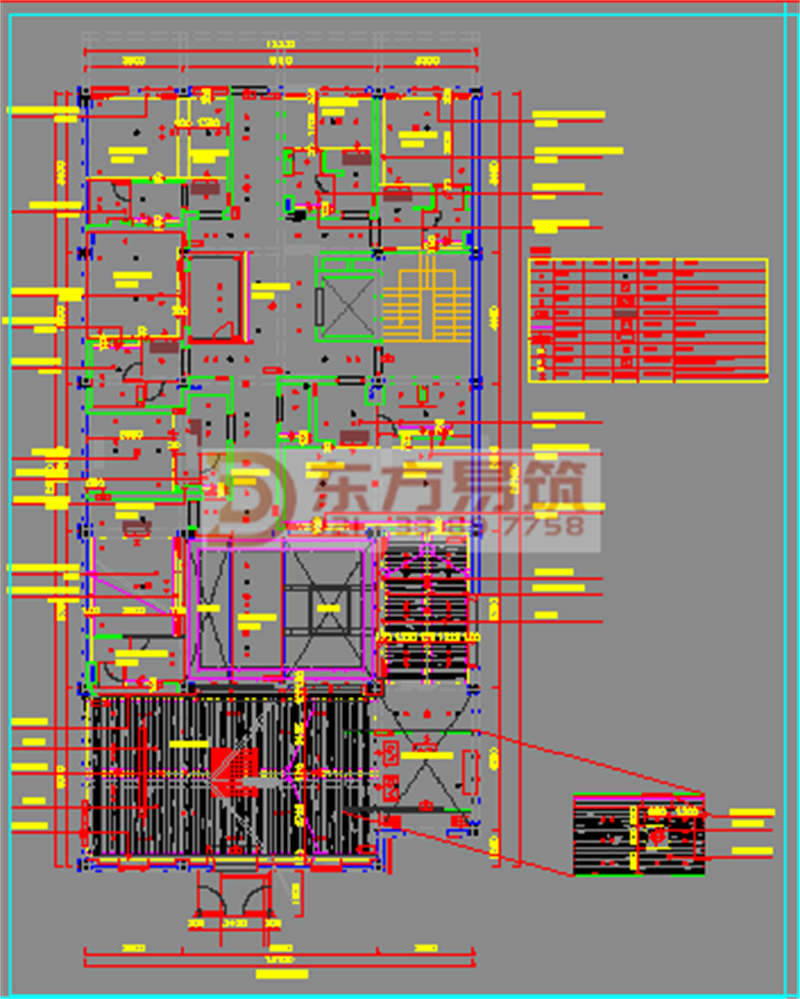

顶面布置图
