施工图深化设计细节要点解析
一、深化设计的核心目标
施工图深化设计是在方案设计基础上，通过精细化、规范化的技术手段，将设计意图转化为可直接指导施工的图纸文件。其核心在于：
1. 技术可行性验证：通过节点大样、材料标注等手段验证设计落地性
2. 多专业协同整合：协调建筑、结构、机电等专业冲突
3. 成本精准控制：通过详细标注减少施工中的不确定因素

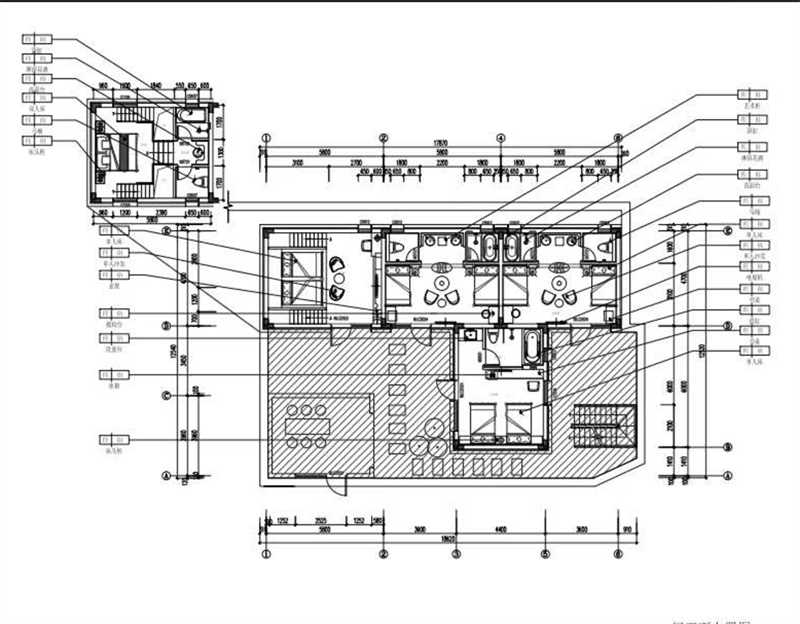

二、建筑专业深化要点
1. 墙体系统
明确砌体墙与混凝土墙交接处的钢丝网加强措施
标注不同材质墙体的防裂处理（如石膏板隔墙伸缩缝设置）
轻质隔墙需注明天地龙骨与结构层的固定方式
2. 楼地面工程
石材铺装需绘制排板图，标注纹理走向与错缝要求
地暖区域应标注保温边条设置及伸缩缝位置
卫生间降板区域需绘制三维节点，明确防水收头高度
3. 门窗系统
补充门窗洞口加强节点（混凝土抱框柱或钢副框）
标注外窗防水节点（窗楣滴水线、窗台排水坡度）
防火门需注明闭门器安装位置及开启角度控制
三、结构专业深化重点
1. 钢结构节点
梁柱连接节点应标注螺栓等级、扭矩要求及现场焊接工艺
钢楼梯需详细绘制踏步板与主体结构的连接方式
抗剪键设置应标明混凝土浇筑预留孔位
2. 混凝土结构
后浇带应标注封闭时间及微膨胀混凝土标号
悬挑结构需复核配筋图与建筑荷载的匹配性
预制构件需绘制吊装点位及临时支撑布置图
四、机电专业深化关键
1. 管线综合

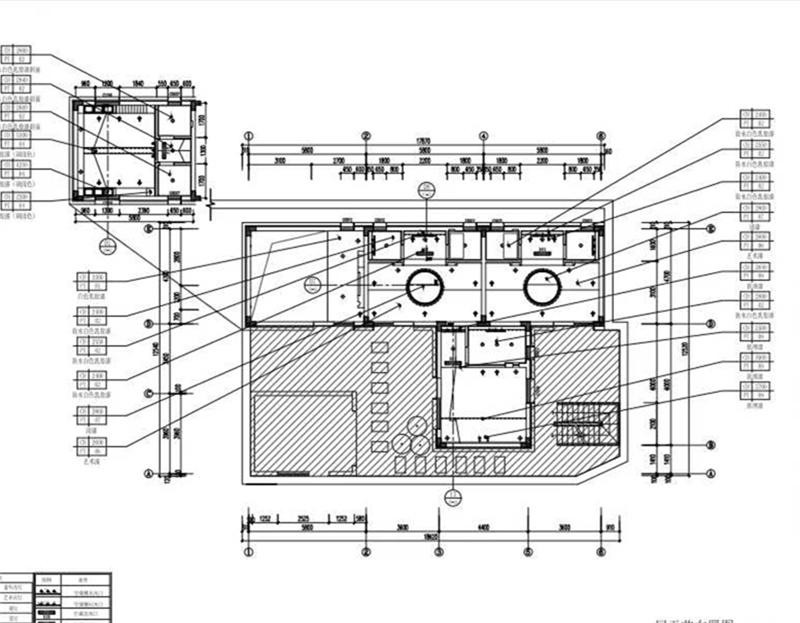

绘制综合天花图，标注管线最低点与装饰完成面距离
管道井内应做分层支架设计，注明承重荷载
风管穿防火墙需标注防火阀安装位置及墙体封堵做法
2. 设备基础
冷水机组基础需设置减震装置并标注预埋件定位
水泵基础应注明橡胶隔震垫的压缩量要求
配电柜基础槽钢需与防静电地板完成面做等电位连接
五、BIM协同深化要点
1. 建立LOD400精度模型，包含螺栓孔、焊缝等工艺细节
2. 输出管线综合剖面图时，需保持最小50mm安装间隙
3. 对复杂节点进行4D施工模拟，优化工序安排
六、图纸表达规范
1. 大样图比例不应小于1:5，复杂节点宜采用1:2比例
2. 材料表需注明技术参数（如防火涂料厚度及耐火时限）
3. 变更处应采用云线标注并关联变更通知单编号
七、质量管控措施
1. 建立"三校二审"制度：设计人自校、专业负责人校对、项目负责人审核
2. 对深基坑、大跨度结构等关键部位组织专项图纸会审
3. 施工前需完成所有专业图纸的"叠图检查"，消除标高冲突
