钢结构字体led发光字施工图设计蓝图审核敲章

发布时间:2021-05-13 16:52:25人气:

钢结构字体l结构设计(021-3389 7758)led发光字施工图设计蓝图审核敲章

一、设计依据:

1.甲方认可的改造方案和工艺专业所提资料。

2.本工程采用的主要规范规程:

《建筑工程抗震设防分类标准》(GB50223-2008)

《建筑结构荷载规范》(GB50009-2012)

《建筑抗震设计规范》(GB50011-2010)(2016年版)

《建筑抗震加固技术规程》(JGJ 116-2009)

《混凝土结构设计规范》(GB50010-2010)(2015年版)

《混凝土结构加固设计规范》(GB50367-2013)

《建筑地基基础设计规范》(GB50007-2011)

《建筑地基处理技术规范》(JGJ79-2012)

《水泥基灌浆材料施工技术规范》(GB/T 50448-2015)

《钢结构设计标准》 GB 50017-2017

3.本工程结构计算采用建筑结构计算模块—PKPM。

4.本说明与选用的标准图矛盾时,除特殊注明外,均以标准图为准。

二、工程概况:

1.本工程位于重庆,7度区,0.10g,按照四类场地类别计算,设计地震分组:第一组;特征周期(Tg) 0.9s。

2.风荷载:0.40KN/M2,风荷载体型系数为1.3,高度变化系数1.2

地面粗糙类别:C类

3.其余工程概况参原施工图。

4.未经技术鉴定或设计许可,不得改变结构的用途和使用环境。

5.平均每个字的自重约50KG

三、材料:

1.钢筋:

(1)为HPB300级钢筋,为HRB400级钢筋。

(2)钢筋的强度标准值应具有不小于95%的保证率。

(3)纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30,且钢筋在最大拉力下的总伸长率实测值不应小于9%。

2.钢材:梁均采用Q345B,未注明钢结构均采用Q235B。钢材必须具备出厂证明,并有屈服强度及含碳量的合格保证;预埋螺栓采用Q235-B。

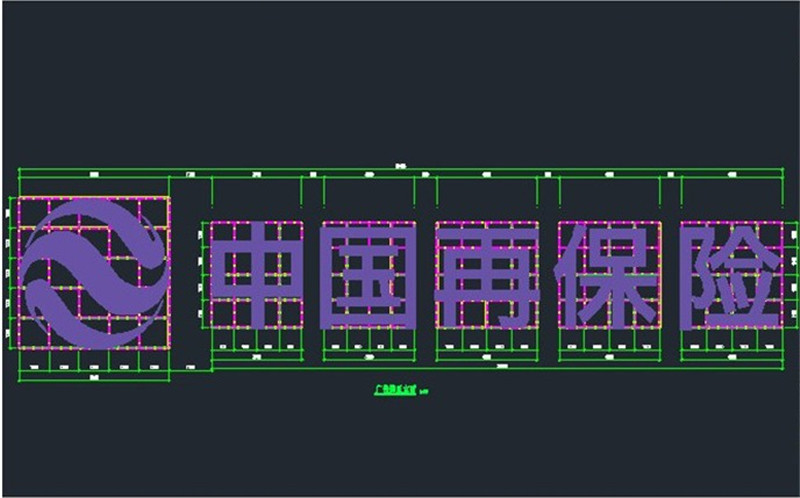

钢结构字体led发光字施工图设计蓝图审核敲章(图1)

钢结构字体l结构设计(021-3389 7758)led发光字施工图设计蓝图审核钢结构字在楼面所在位置平面布局图

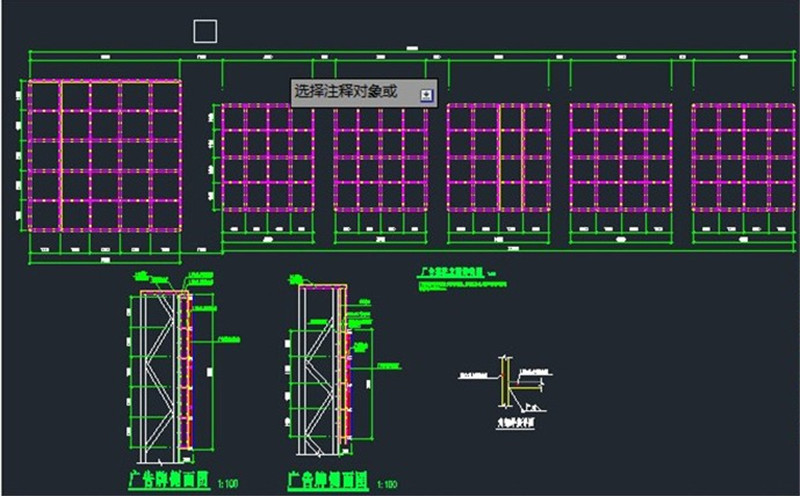

钢结构字体led发光字施工图设计蓝图审核敲章(图2)

钢结构字体l结构设计(021-3389 7758)led发光字施工图设计蓝图审核敲章钢结构字体平面布局尺寸图

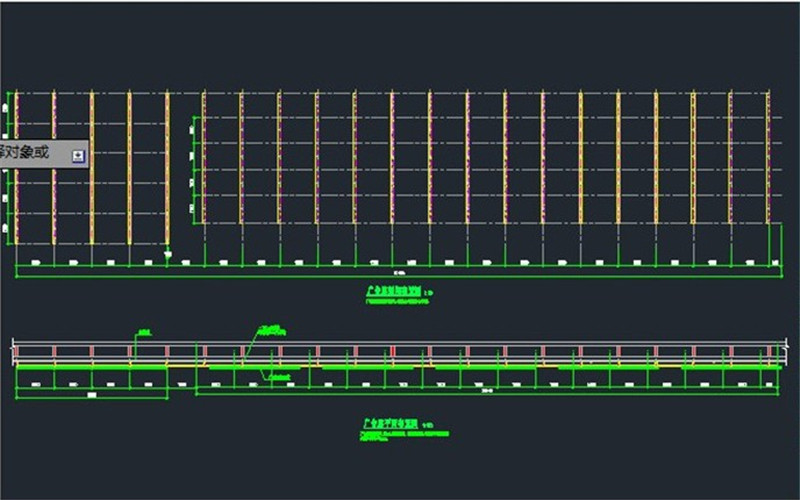

钢结构字体led发光字施工图设计蓝图审核敲章(图3)

钢结构字体l结构设计(021-3389 7758)led发光字施工图设计蓝图审核敲章钢结构构件平面尺寸图

钢结构字体led发光字施工图设计蓝图审核敲章(图4)

钢结构字体l结构设计剖面节点大样图(021-3389 7758)led发光字施工图设计蓝图审核敲章
