一、工程概况
1、屋面安装:屋面安装1980块组件,安装功率999 9MWp。
2、太阳能组件:单晶硅切半505Wp组件。
3、系统主要部件:由组件、支架、逆变器、交流配电箱组成。
4、简要说明:本次安装的光伏发电系统主要由光伏组件、逆变器、交流配电箱、支架等组成,
5、光伏支架结构安全等级为二级。
6、设计使用年限为25年。
二、系统设计原则、依据
1、甲方所提供的资料。
2、和甲方签订的合同。
3、国家现行有关设计标准、规范及规程。
GB 50797-2012光伏发电站设计规范
GB50010-2001
《建筑结构可靠度设计统- -标准》
GB 50794-2012光伏发电站施工规范
GB50352-2005
《民用建筑设计通则》
GB 50796-2012光伏发电工程验收规范
GB50009- -2012
《建筑结构荷载规范》
GB/T 19939- -2005《光伏系统并网技术要求》
GB50010-2010
《混凝土结构设计规范》
GB/Z 19964- -2005《光伏发 电站接入电力系统的技术规定》
GB5001 1-2010
《建筑抗震设计规范》
GB/T 20046- -2006《光伏系统电网接口特性》
GB50010-2010
《混凝土结构设计规范》
DL/T 448- -2000《电能计量 装置技术管理规程》
GB50007-2011
《建筑地基基础设计规范》
GB50217- -2007《电力工程电缆设计规范》
GB50017- 2003
《钢结构设计规范》
GB50054《低压配电设计规范》
GB50018-2002
《冷弯薄壁型钢结构设计规范》
DL/T620《交流电 气装置的过电压保护和绝缘配合》
JGJ81-2002
《建筑钢结构焊接技术规程》
DL/T621《交流电 气装置的接地》
GB50205- 2001
《钢结构工程施工质量验收规范》
GB/T 16179-19956《安全标志使用导 则》
JGJ102- -2003
《玻璃幕墙工程技术规范》
GBJ232- 82《电 气装置安装工程施工及验收规范》
GB/T21086-2007
《建筑幕墙》
GB50168-92《电 气装置安装工程电缆线路施工及验收规范》DBJ/CT014 2001
《全玻璃幕墙工程技术规程》
GBJ16-87 (2005版)《建筑设计防火规范》
GB/T15225-94
《建筑幕墙物理性能分级》
GB50057- -2000《建筑物防雷设计规范》
GB50429-2007
《铝合金结构设计规范》
GB50011-2001《建筑抗震设计规范》
JGJ113-2009
《建筑玻璃应用技术规程》

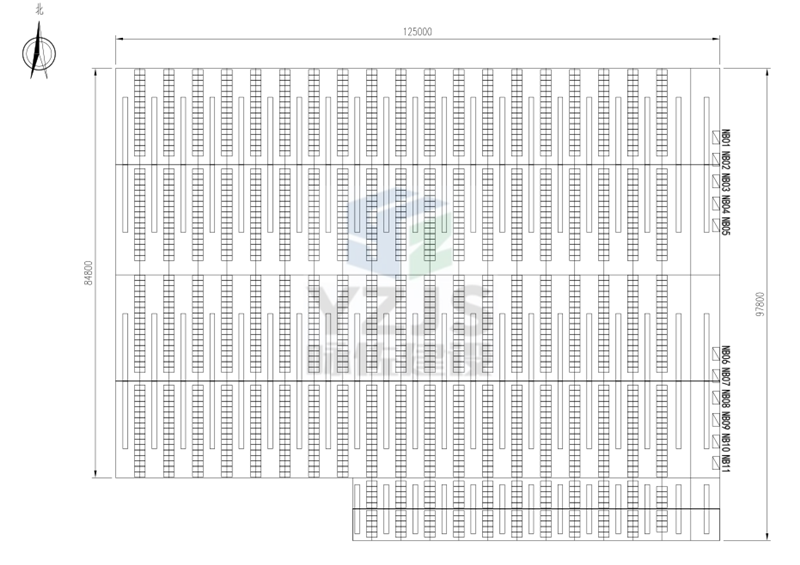

郁宏电力设备工程有限公司光伏发电项目厂房一屋面组件布置图

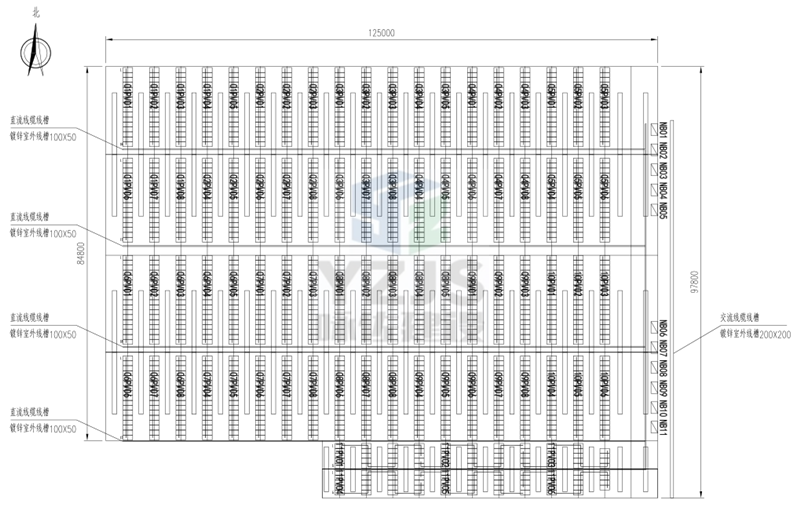

郁宏电力设备工程有限公司光伏发电项目厂房一屋面组件接线图

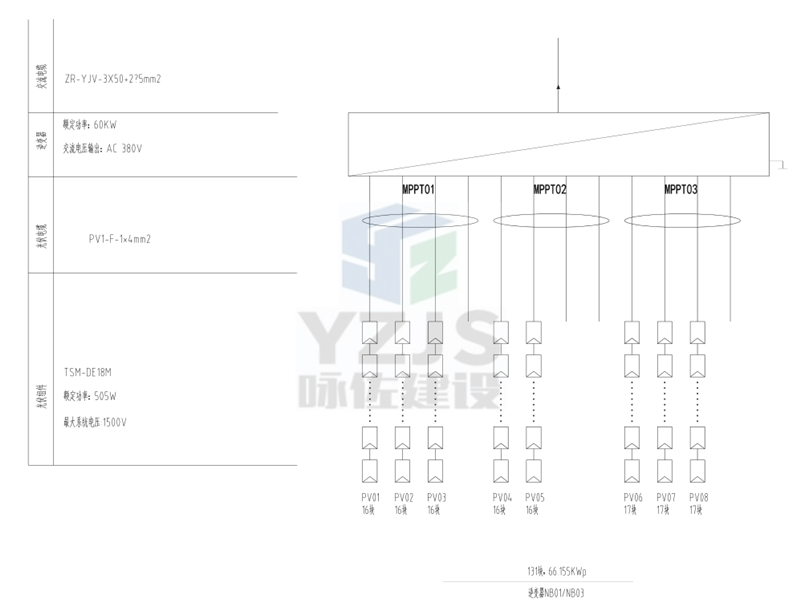

郁宏电力设备工程有限公司光伏发电项目逆变器接线图
