一、设计说明
1.设计依据：
1.1.建设单位提供的本工程有关资料和设计任务；
1.2.建设单位提供的本工程有关资料和设计任务书；
1.3.建筑和相关专业提供的图纸及有关资料；
1.4.国家现行有关给排水、消防及卫生防疫等设计规范及技术规程：
1.4.1.《建筑给水排水设计规范》GB50015-2003（2009年版）；
1.4.2.《建筑设计防火规范》GB50016-2014；
1.4.3.《民用建筑节水设计标准》GB5055-2010
1.4.4.《建筑灭火器配置设计规范》GB50140-2005;
1.4.5.《室外给水设计规范》GB50013-2006；
1.4.6.《室外排水设计规范》GB50014-2006（2016年版）；
1.3.7.《消防给水及消火栓系统技术规范》GB50974-2014；
1.3.8.《自动喷水灭火系统设计规范》GB50084-2001(2005年版);
1.3.9.《民用建筑水灭火系统设计规程》DGJ08-94-2007；
1.3.10.《建筑机电工程抗震设计规范》GB50981-2014；
2.工程概况：本工程为11层一类公共建筑，总建筑面积22814m2/，建筑高度为45.7m。地下一层划分为四个防火分区详“地下一层给排水、消防平面图”，一层划分为两个防火分区：1.酒店大堂；2.其余部位；二层划分为两个防火分区：1.塔楼合用前室及楼梯间；2.其余部位；三层划分为两个防火分区：1.酒店配套区；2.其余部位；四层非塔楼部位为一个防火分区；塔楼设备转换层至顶层每层为一个防火分区。
3.设计范围：本次设计范围为本单体室内给水、排水和消防系统；室外给排水系统另行设计出图。

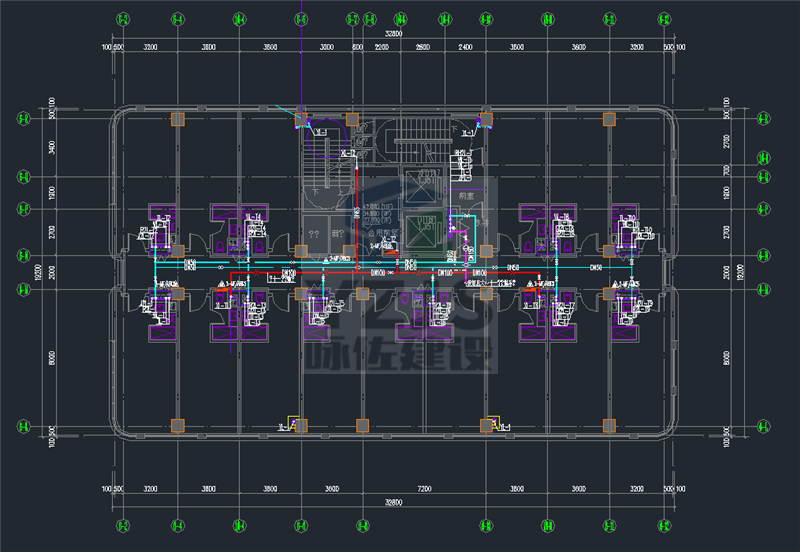

松江国际生态商务区商办用房项目给排水消防平面图

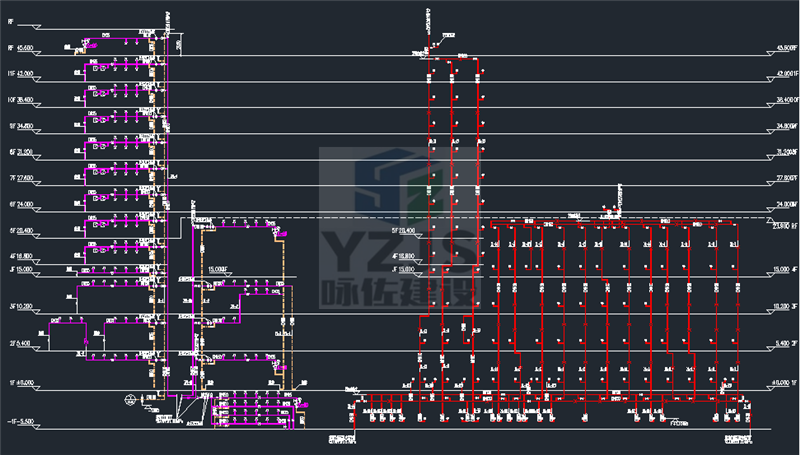

松江国际生态商务区商办用房项目消防原理图

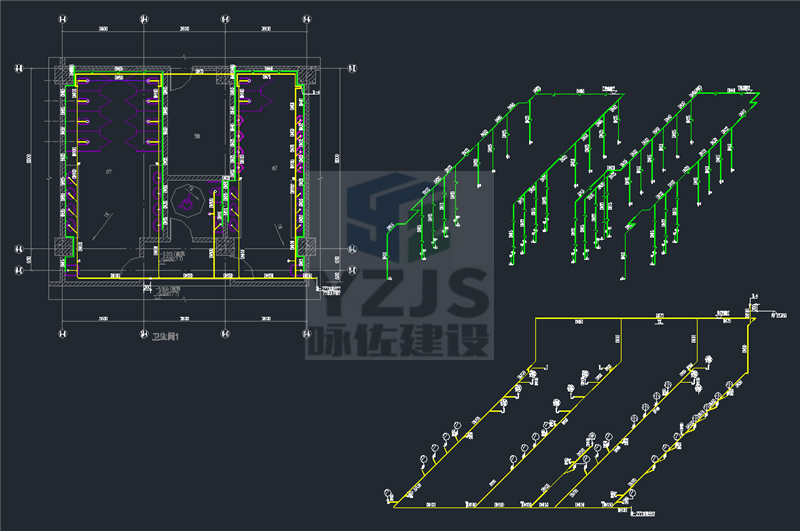

松江国际生态商务区商办用房项目给排水原理图
